Ploter laserowy WIELKOFORMATOWY

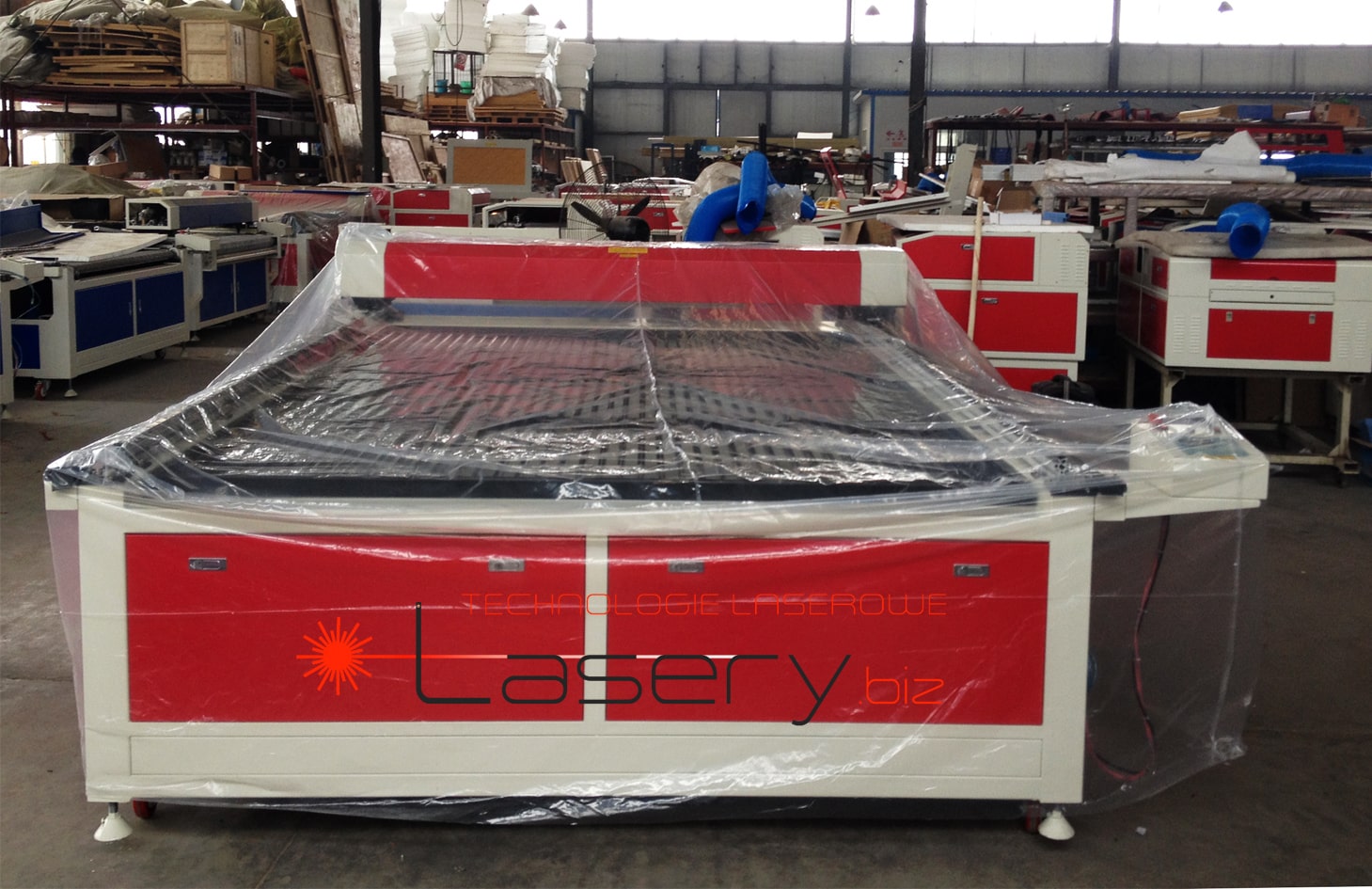

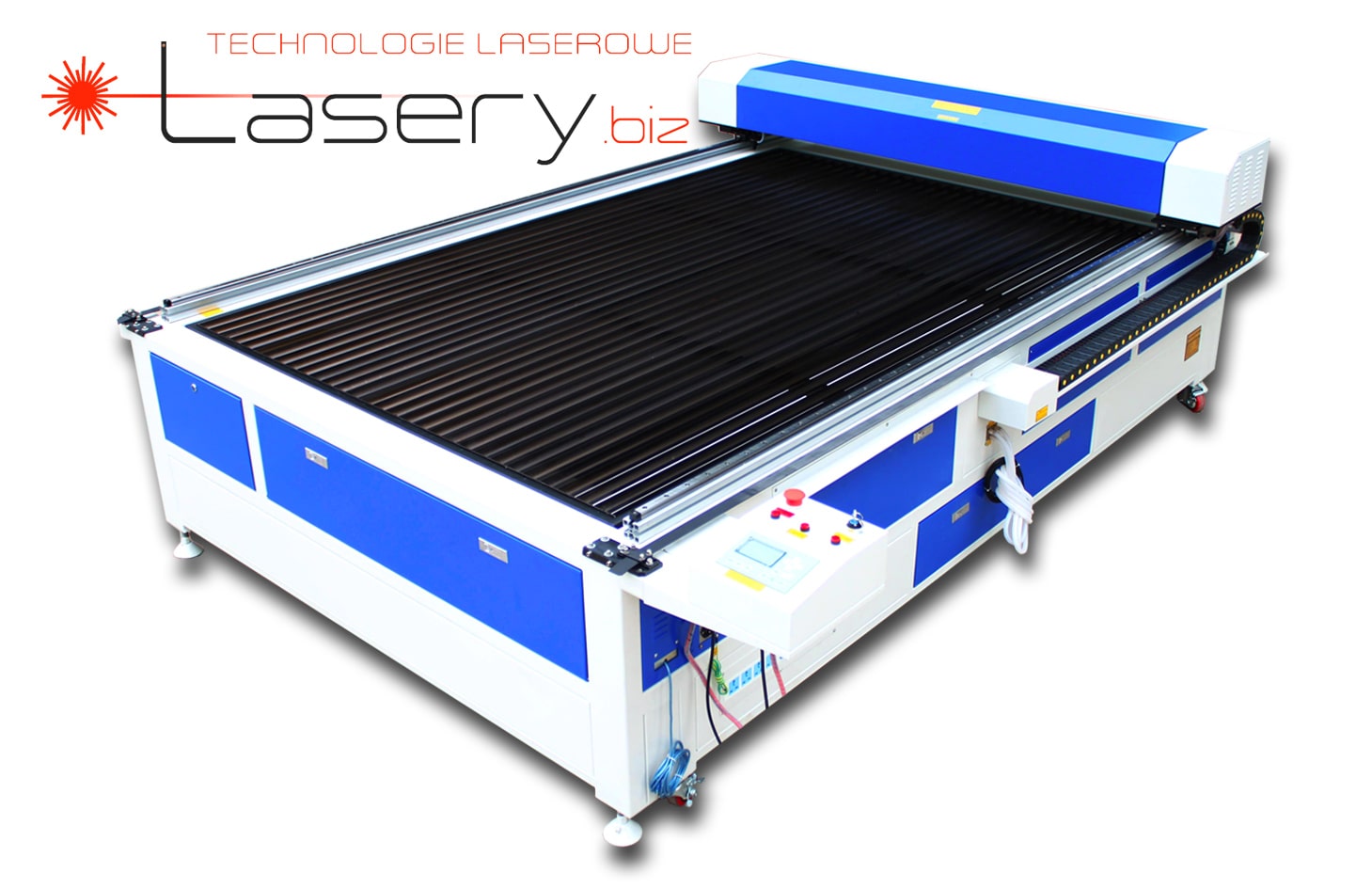

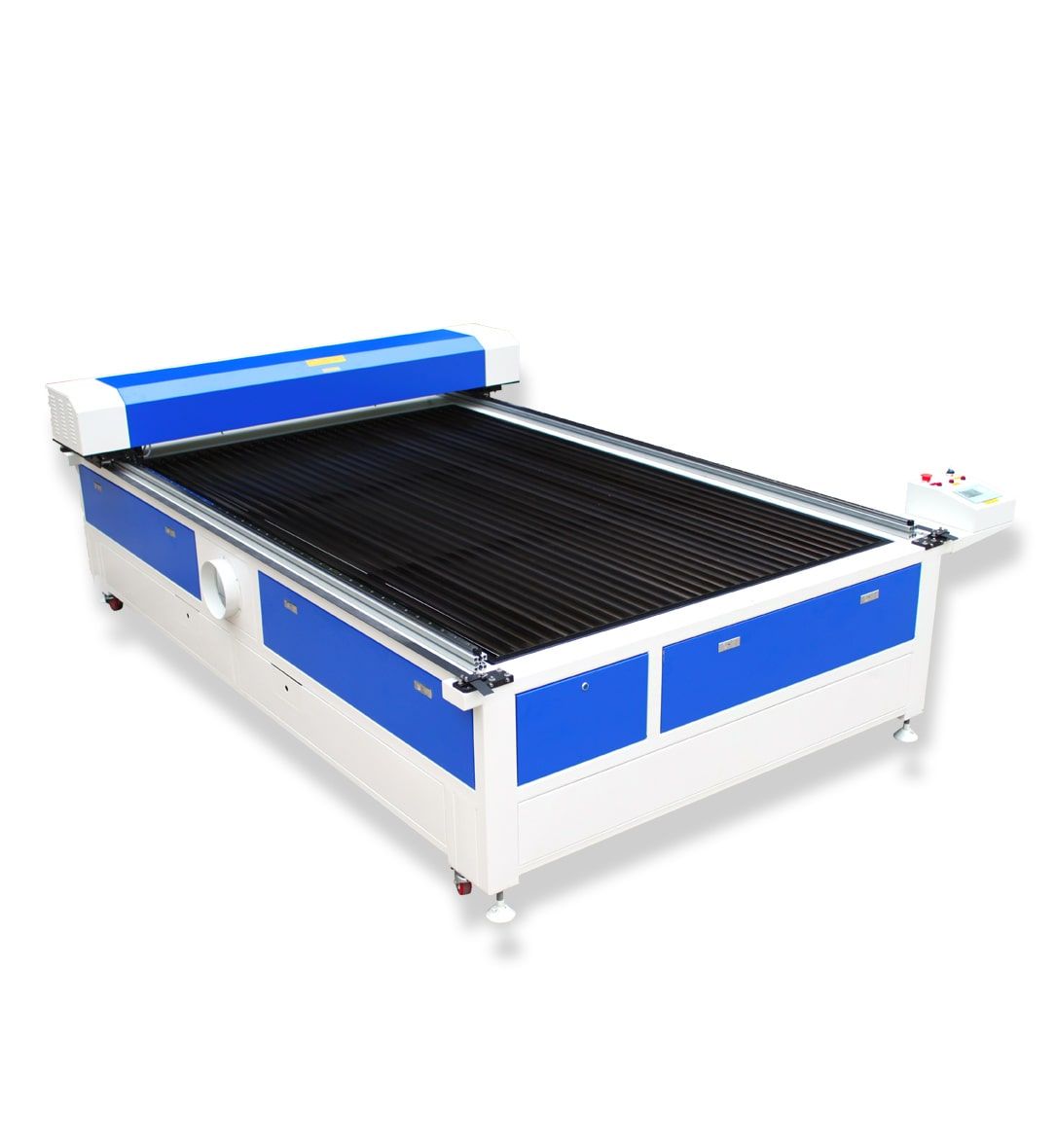

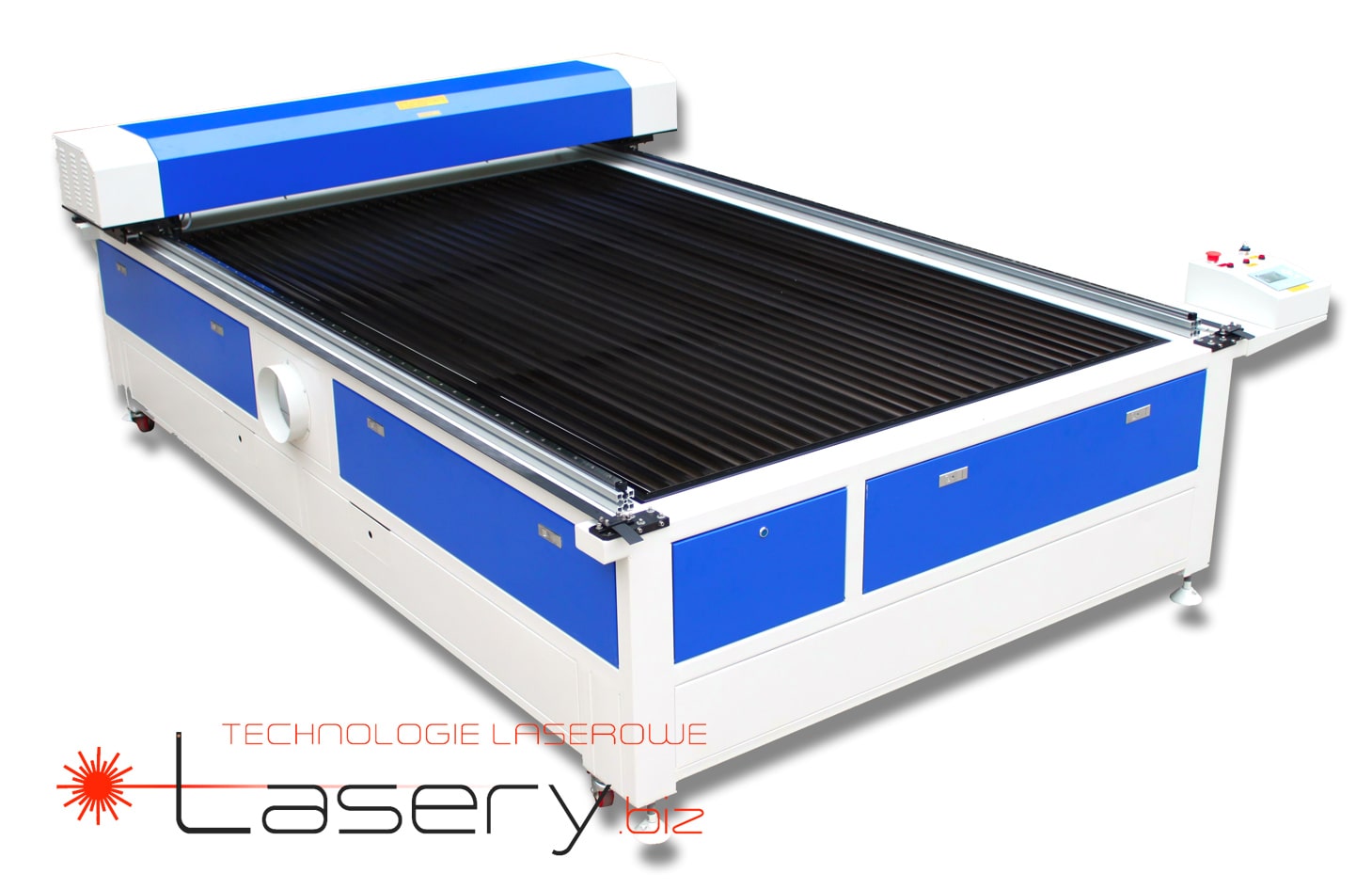

Wielkoformatowy ploter laserowy FLAT-BED CO2 RECI

  • ploter bramowy - tuba lasera zintegrowana razem z karetką - brak spadków mocy
  • dostępne z lampami od 90W do 180W
  • polu pracy 150x250cm do 200x300cm
  • systemy offline pracują bez komputera
  • pracują przez WiFi, ethernet i USB
  • Polskie oprogramowanie (edycja, sterowanie, projektowanie)
  • najlepsze na rynku tuby RECI 10.000 godzin
  • system otwarty - turbiny wyciągu w komplecie

Specyfikacja Techniczna

Moc lasera (do wyboru) 90W / 100W / 130W / 150W / 170W / 180W RECI
Powierzchnia grawerowania (mm) 1500x2500mm, 160x260cm, 200X3000mm
Moc urządzenia Ok 1500 W
Wymiary urządzenia 3130mm x 1860mm x 960mm, 3530mm x 2210mm x 960mm
Maksymalny obrabiany element 1550mm x nieograniczony x 30mm, 2050mm x nieograniczony x 30mm
Wielkość stołu roboczego 1500mm x 2500mm, 2000 x 3000mm
Napęd Silniki krokowe samosmarujące łożyska liniowe ze stali nierdzewnej – maksymalna wydajność oraz bezobsługowa eksploatacja
Kontrola prędkości Dostępna z oprogramowania od 0.1 ~ 100%, dostępna z pulpitu lasera od 1 ~ 100%
Kontrola mocy Dostępna z oprogramowania od 0.1 ~ 100%, dostępna z pulpitu lasera od 1 ~ 100%
Poruszanie w osi Z brak
Bufor pamięci Typ OFFLINE nie wymaga komputera W standardzie 128MB, Obsługa do 100 plików. Wbudowany menedżer plików.
Soczewki W standardzie soczewka 2.5", zainstalowana w karetce; dostępne soczewki opcjonalne (1.5”,2”, 3", 4.0")
Pulpit sterowniczy LCD DSP
Rodzaj lasera Chłodzony cieczą CO2 Laser Head, plamka 0.11mm
Głębokość cięcia akryl 0-30mm
Prędkość grawerowania 0-1000mm/s
Prędkość cięcia 0-200mm/s
Dokładność kątowa < 2 %o promile
Dokładność <0.01mm
Min czcionka 1.5 x 1.5mm
Zasilanie 230V±10% 50HZ
Oprogramowanie współpracujące ArtCut, CorelDraw, PhotoShop, AutoCAD
Format graficzny PLT, DXF, BMP, JPG, GIF, PGN, TIF
Grawerowanie nierównych powierzchni - cylindrycznych brak
Maksymalna wysokość materiałów do cięcia do 30 mm
Żywotność lasera  Ok 10.000 dla głowicy RECI
Wyposażenie Pompa cyrkulacyjna wodna, Wyciąg spalin, Aluminiowy stół roboczy
Opcjonalne wyposażenie stół z podajnikiem z roli, druga głowica, stół podciśnieniowy, dodatkowa chłodnica w obiegu zamkniętym, system filtrujący BOFA
Zużywające się części zamienne Soczewki, lustra, głowica lasera

 Ze względu na ciągły rozwój produktu dane techniczne mogą ulec zmianie bez powiadomienia.

Nasze plotery laserowe są stosowane między innymi do:

  • grawerowania i znakowania na metalach powlekanych lub anodowanych
  • grawerowania i wycinania stempli w gumie
  • grawerowania i cięcia tworzyw sztucznych – plexi, akryl i inne
  • grawerowania na długopisach i innych podarunkach reklamowych lub okolicznościowych
  • grawerowania breloczków do kluczy, numerków na drzwi, numerków do kluczy, identyfikatorów i innych tabliczek imiennych
  • grawerowania i cięcia drewna i kartonu na dyplomy, elementy konstrukcyjne, makiety
  • grawerowania tabliczek systemów informacji wewnętrznej do korytarzy i pomieszczeń biurowych, urzędów, banków, zakładów itp.
  • grawerowania tabliczek znamionowych na blachach aluminiowych powlekanych lub anodowanych
  • grawerowania tabliczek opisowych do szaf sterowniczych, przełączników, zaworów
  • niezniszczalnego znakowania drogich urządzeń, części i innych elementów wymagających trwałego oznakowania
  • cięcia elementów konstrukcyjnych z tworzyw sztucznych i drewna do produkcji makiet architektonicznych i reklam
  • wycinania w materiałach
  • wycinania uszczelek
  • wycinana filcu

Ploter ten jest specjalnie zaprojektowany do grawerowania w wysokiej prędkości do 1000 mm/s.

  • Wyposażony w system nadmuchu na soczewkę Air-assist,
  • Dodatkowy laser pilotujący – tzw. czerwoną plamkę,
  • Wyciąg spalin - w wersji Turbo
  • Dwustronny nożowy stół roboczy, możliwa zamiana na plaster miodu
  • Moc lasera powoduje że jest on atrakcyjnym produktem zarówno dla firm usługowych jak i produkcyjnych
  • Prędkość grawerowania i cięcia: 0-1000mm/s,
  • Bezobsługowa głowica CO2 najlepszego dostępnego na rynku producenta RECI chłodzona płynem w obiegu zamkniętym
  • Program do obsługi Laser Cut PL w najnowszej wersji umożliwiającym sterowanie przez sieć lokalną oraz wifi
  • Interfejs USB.
  • Zaawansowany procesor DSP firmy Texas Instruments posiadający 128 MB pamięci podręcznej wraz z menedżerem plików wgranych do pamięci urządzenia.
  • Maszyna może bezproblemowo pracować offline po odłączeniu komputera!
  • Wbudowany wyświetlacz LCD.
  • Wykrywanie braku chłodzenia lasera w celu jego zabezpieczenia. Przy braku chłodzenia laser zostaje odłączony.
  • Suchy kompresor do wspomagania grawerowania powietrzem (air-assist) na wyposażeniu.
  • Oprogramowanie lasera obsługuje kolory rozróżniające zadane funkcje: cięcie – grawerowanie – zadana moc – zadana prędkość – oraz wierszowanie – dokładność/ rozdzielczość. Dla kilkunastu obiektów w jednym cyklu software lasera może wykonać różne zadania z różnymi opcjami grawerowania i cięcia.

Informacje o urządzeniu i jego konfiguracji:

Lampa lasera o podwyższonej trwałości - Nasze urządzenie wyposażone jest w tzw. głowicę lasera typu CO2 RECI, która zapewnia użytkownikowi wysoką stabilność wiązki lasera z wysoką trwałością źródła, oraz niewygórowane koszty upgrade’u.

Zaawansowany mikroprocesorowy sterownik DSP - Każdy ploter laserowy wyposażony jest w panel sterowania LCD, dzięki któremu użytkownicy mogą kontrolować pracę wycinarki. Za jego pomocą można podnosić i opuszczać stół roboczy, ustawiać ogniskową, przesuwać głowicę laserową, ustawiać punkt początkowy cięcia czy zmieniać prędkości pracy. Ponadto, ploter laserowy wielkoformatowy pozwala skorzystać użytkownikom z panelu LCD by podglądać ścieżkę pracy obiektu czy oszacować czas pracy.

Napęd - Plotery Laserowe Pixo Laser typu: Flat-Bed wyposażony jest w silniki krokowe oraz samosmarujące łożyska liniowe ze stali nierdzewnej światowego lidera produkcji prowadnic liniowych AMT Linear – takie zestawienie gwarantuje maksymalną wydajność oraz bezobsługową eksploatację. Ploter laserowy bramowy zawiera bowiem systemy offline, które pracują bez komputera.

Kompresor – Air Assist – nadmuch na soczewkę, z wydmuchem zanieczyszczeń. Nadmuch na soczewkę zabezpiecza przed powstawaniem płomienia podczas cięcia materiałów łatwopalnych, usuwa zanieczyszczenia podczas grawerowania oraz zabezpiecza przed przedostaniem się ich do głowicy soczewki, dlatego stanowi dodatkowe zabezpieczenie dla optyki wydłużając jej żywotność.

Dwustronny, aluminiowy, nożowy stół roboczy - W standardowym wyposażeniu znajdą Państwo dwustronny stół aluminiowy z elektroniczną regulacją wysokości. Stół aluminiowy jest oxydowany na czarno, dzięki czemu odbicie wiązki lasera jest zminimalizowane. Widać to szczególnie podczas cięcia np: plexi bezbarwnej, która nie wymaga dodatkowego zabezpieczania w przeciwieństwie do tzw. plastrów miodu. Strona do grawerowania zapewnia dobre podłoże dla grawerowanych przedmiotów i materiałów, natomiast druga strona to stół do cięcia, używany w procesach cięcia. Odbicie wiązki lasera jest zminimalizowane w stosunku do właściwego stołu roboczego dzięki zastosowaniu profili nożowych, co gwarantuje lepszą jakość ciętych materiałów (nie są okopcone od spodu). Ciepłe powietrze i gazy są odprowadzane w dół stołu do cięcia, co znacznie zmniejsza prawdopodobieństwo zapłonu. Na życzenie zamiana na plaster miodu.

Optyka - Ploter laserowy bramowy wyposażony jest w uniwersalną soczewkę do grawerowania i cięcia. W standardzie w karetce zainstalowana jest soczewka 2.5″, zapewnia ona grawerowanie czcionki nawet tak małej jak 1mm oraz bezproblemowe cięcie materiału np. Pmma, plexi nawet powyżej grubości 20mm. Zwierciadła oraz soczewki urządzenia są produkcji USA. Na życzenie możemy dostarczyć soczewki o innych ogniskowych np: 1.5 cala, 2,0 cale, 3 cale.

Turbo – wyciąg spalin - Każdy ploter laserowy wielkoformatowy wyposażony jest standartowo w turbinę wyciągową spalin wraz z separatorem wyciągu, który zapewnia kontrolę nad zadymieniem, regulacja z kolei umożliwia wyciąg z góry stołu dla grawerowania lub z dołu dla cięcia materiałów.

Mobilny system laserowy - Wszystkie nasz systemy laserowe, wyposażone są w gumowe kółka wraz z blokadą ustawienia, co czyni je wyjątkowo praktycznymi w użyciu pod względem wymaganej powierzchni do ich użytkowania. Solidna konstrukcja zapewniająca dużą sztywność, a co za tym idzie wysoką dokładność i precyzję powoduje, że każdy nasz ploter laserowy jest dokładny, a zarazem mobilny. Konstrukcja umożliwia przelotowe stosowanie bardzo długich materiałów.

Dodatkowy laser pilotujący „Red Dot Pointer” - Wizualizacja na stole roboczym wiązki lasera. Lampka pokazuje nam, gdzie w danym momencie laser będzie grawerował lub ciął. Tej funkcji używamy najczęściej wtedy, kiedy chcemy pozycjonować przedmioty o nieregularnych kształtach lub pracach wymagających dużej precyzji. Wraz z funkcją lasera TEST umożliwia nam sprawdzenie zakresu powierzchni grawerowanej, bez rozpoczęcia grawerowania lub cięcia.

Chłodziarka płynu chłodzącego lasera w obiegu zamkniętym. (opcja) - Elektroniczna regulacja temperatury, nastawiana elektronicznie, histereza urządzenia wynosi 3 stopnie Celsjusza. Zastosowanie chłodziarki gwarantuje dużą stabilność wiązki laserowej, a co za tym idzie wysoką powtarzalność grawerowania. Urządzenie wymaga 4,5 litra cieczy chłodzącej, której cyrkulacja odbywa się w obiegu zamkniętym.

Komunikacja - System laserowy komunikuje się z komputerem za pomocą szybkiego portu USB, wifi, ethernet. Możemy połączyć się z urządzeniem za pomocą sieci. Dodatkowo transfer plików może odbywać się bezprzewodowo za pomocą pendrive’a. Wbudowany w laserze menedżer plików pozwala na pełne zarządzanie plikami wgranymi do pamięci lasera.

Oprogramowanie W zestawie dołączono oprogramowanie Laser Cut w wersji polskiej, wtyczkę do programu Corel oraz Auto Cad – w wersjach 32 Bity oraz 64 Bity dla Windows XP, Windows 7,8,10.

System oczyszczania spalin BOFA. (opcja) - BOFA dostarcza do systemów laserowych filtry o bardzo dużej pojemności z wysokim przepływem powietrza i ciśnienia. Takie połączenie czyni je idealnymi do wszelkiego typu zastosowań, które generują duże ilości cząstek stałych i gazowych związków organicznych. Każdy system korzysta z automatycznego Closed Loop Flow Control. Funkcja ta pozwala użytkownikowi ustawić wymagany przepływ powietrza. Urządzenie będzie następnie utrzymywało przepływ w całym cyklu życia filtrów.

Stół podciśnieniowy (opcja) - Na życzenie możemy dostarczyć stół prociśnieniowy stosowany przy cięciu materiałów delikatnych, cienkich, pofalowanych.

Dodatkowa głowica - system dwugłowicowy (opcja) - Na życzenie możemy doinstalować kolejną głowicę, wydajność pracy zwiększy się dwukrotnie - zapytaj o DualHead.

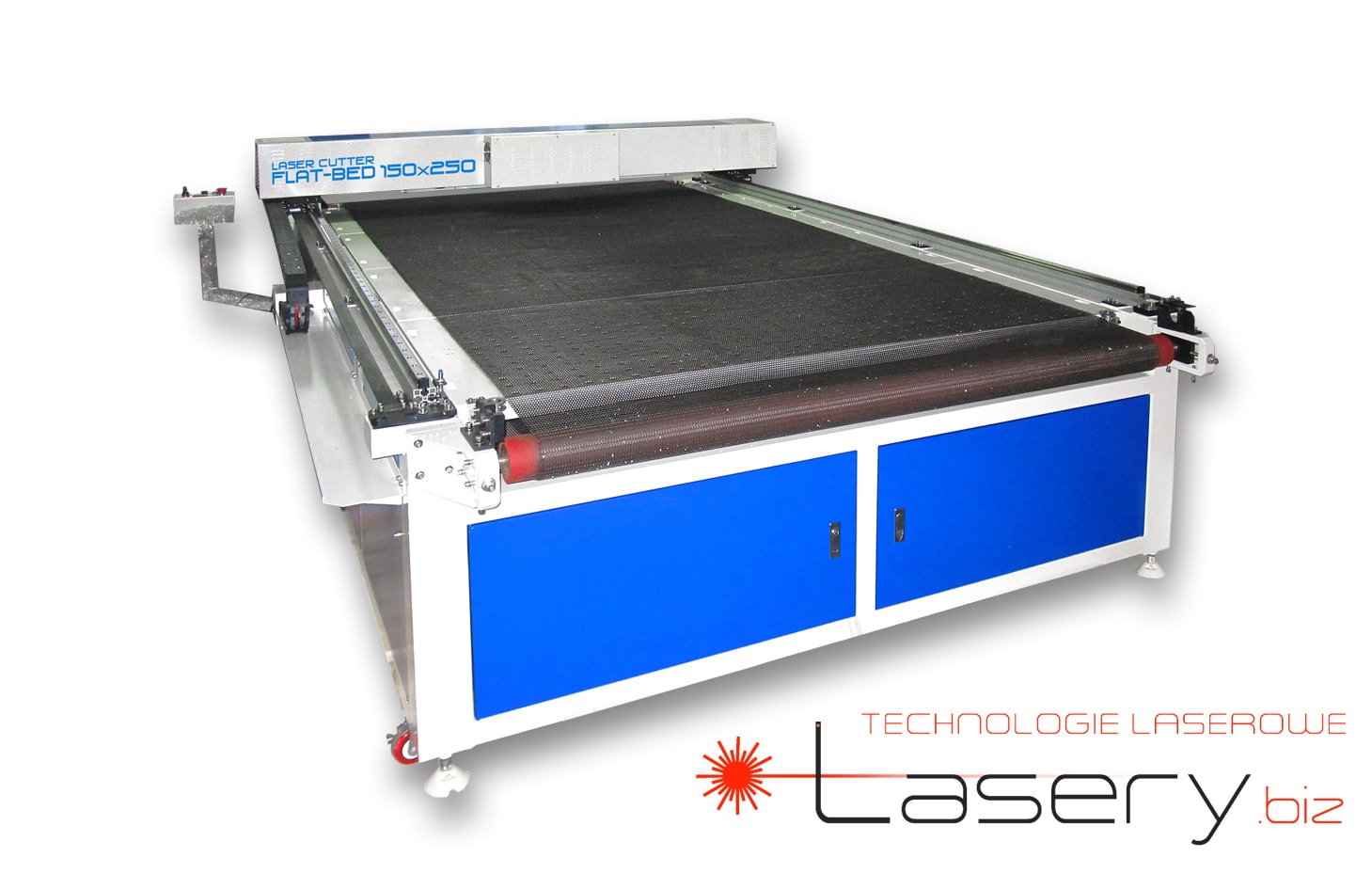

System rolowy (opcja) - Na życzenie możemy dostarczyć stół z podankiem materiałów z rolki. W skład zestawu wchodzi: system automatycznego odwijania materiału z rolki, system automatycznego nawijania wyciętego ażuru, stół podawczy podajnik taśmowy na na całej powierzchni stołu. Wszystko zostanie połączone z elektroniką lasera oraz z oprogramowaniem urządzenia.

Dołączone akcesoria - W zestawie z systemem otrzymujecie Państwo: środki do czyszczenia optyki lasera, instrukcję obsługi drukowaną, wideo-instrukcję obsługi, okulary ochronne dla operatora, kabel zasilający, okablowanie USB.

Przykładowe konfiguracje plotera

  • ploter laserowy wielkoformatowy ploter laserowy wielkoformatowy
