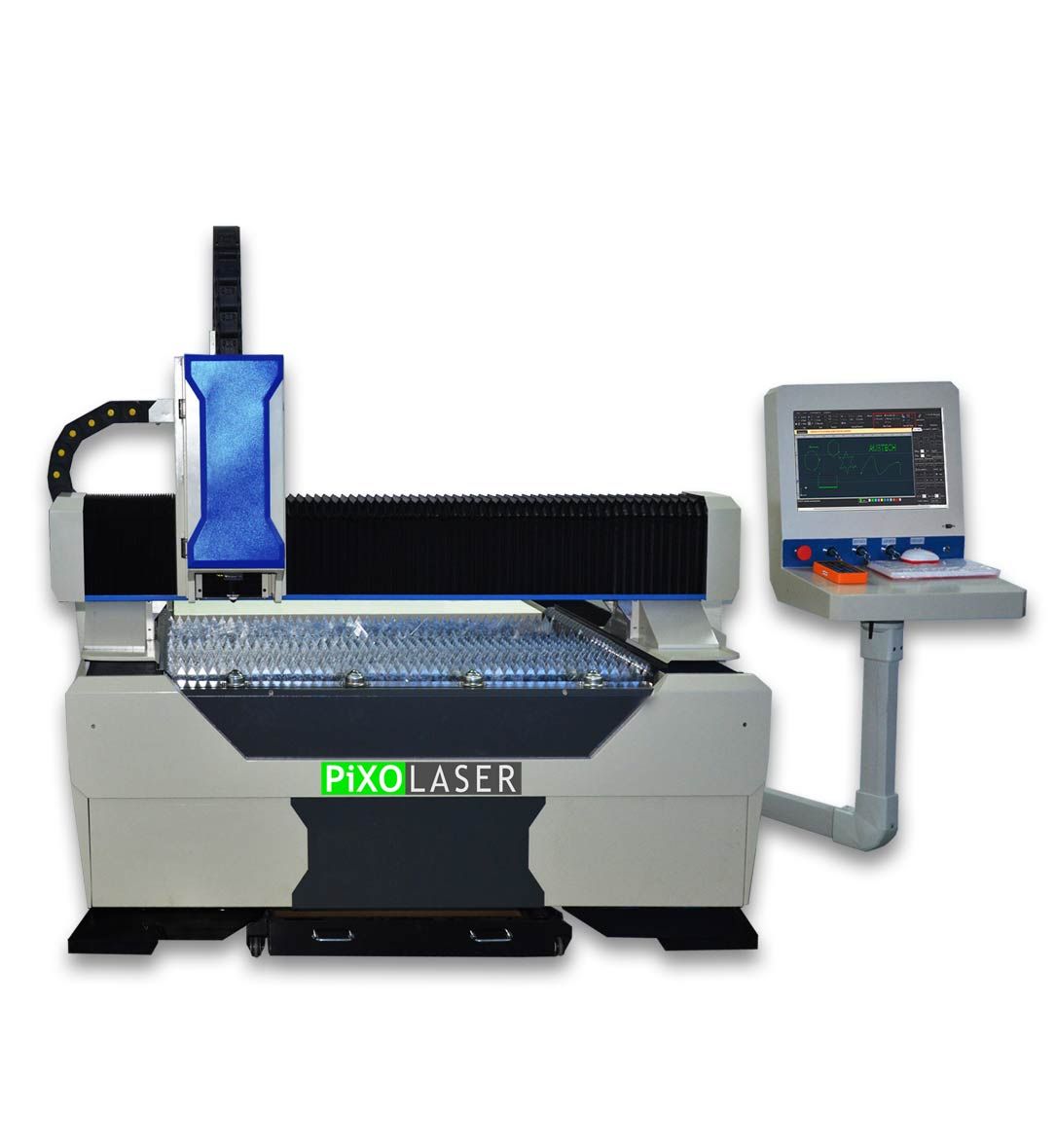

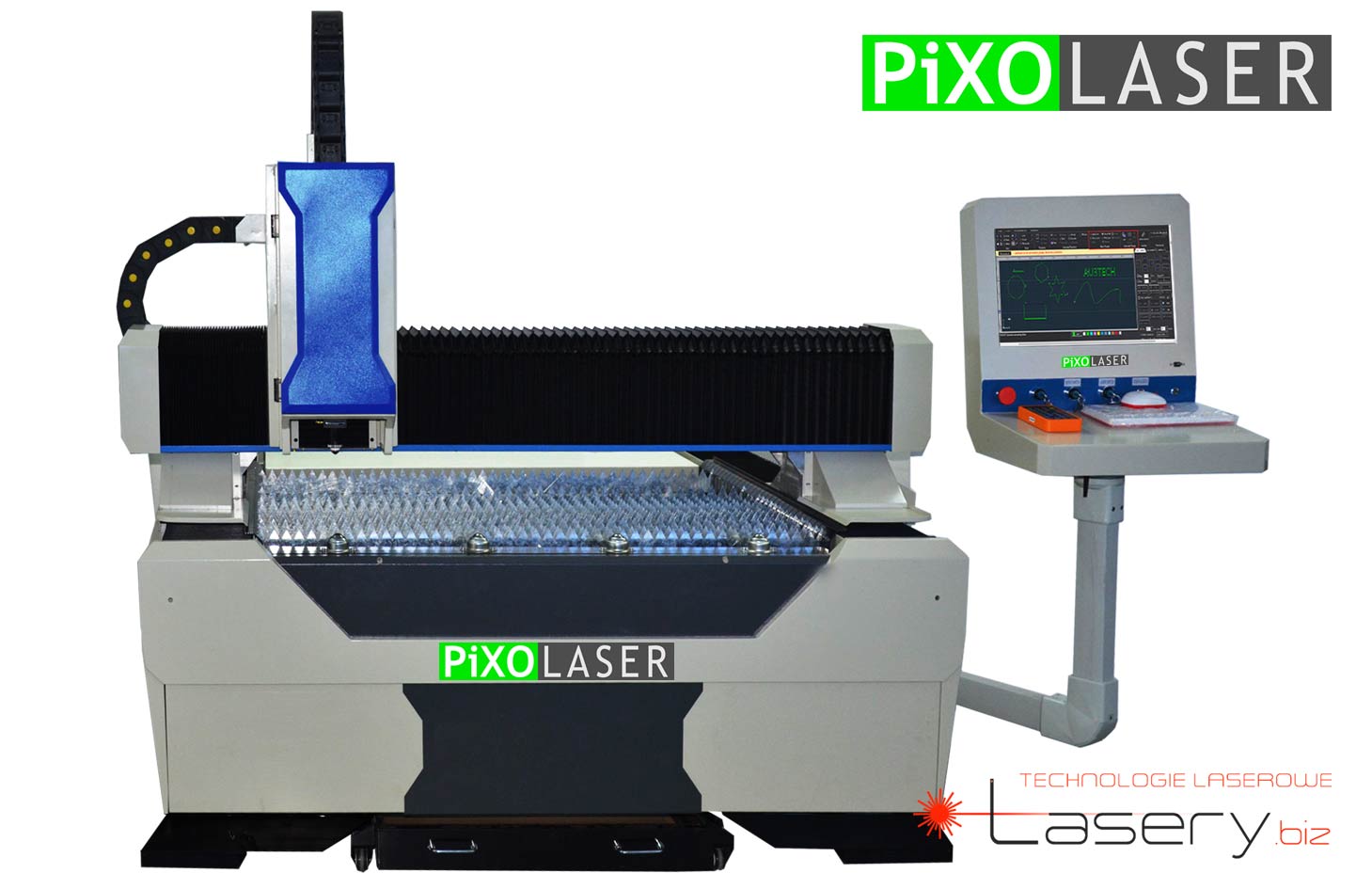

Wycinarka Laserowa PiXo Laser Fiber 2500x1300mm 500W, laser światłowodowy, do cięcia metalu, stali, blachy, fukcja FollowIn,  nesting.

Wycinarka laserowa Fiber laser do blach 250x130cm 500W

Profesjonalna wycinarka laserowa 250x130cm, precyzyjna i dokładna, przyspieszenie 1G. Tnie Blachy: stal węglową, nierdzewną, mosiądz, aluminium. Moc 0,5kW - w ofercie dostępne inne moce generatorów. Pracuje w systemie bramowym otwartym.

Pole robocze : 2500mm x 1300mm
Źródło lasera : Raycus
Głowica : Au3Tech / Auto Focus
Serwo-napędy : Fuji Japan
Oprogramowanie : CNC system software: SC1000 / nesting
Konstrukcja : Spawana - stalowa

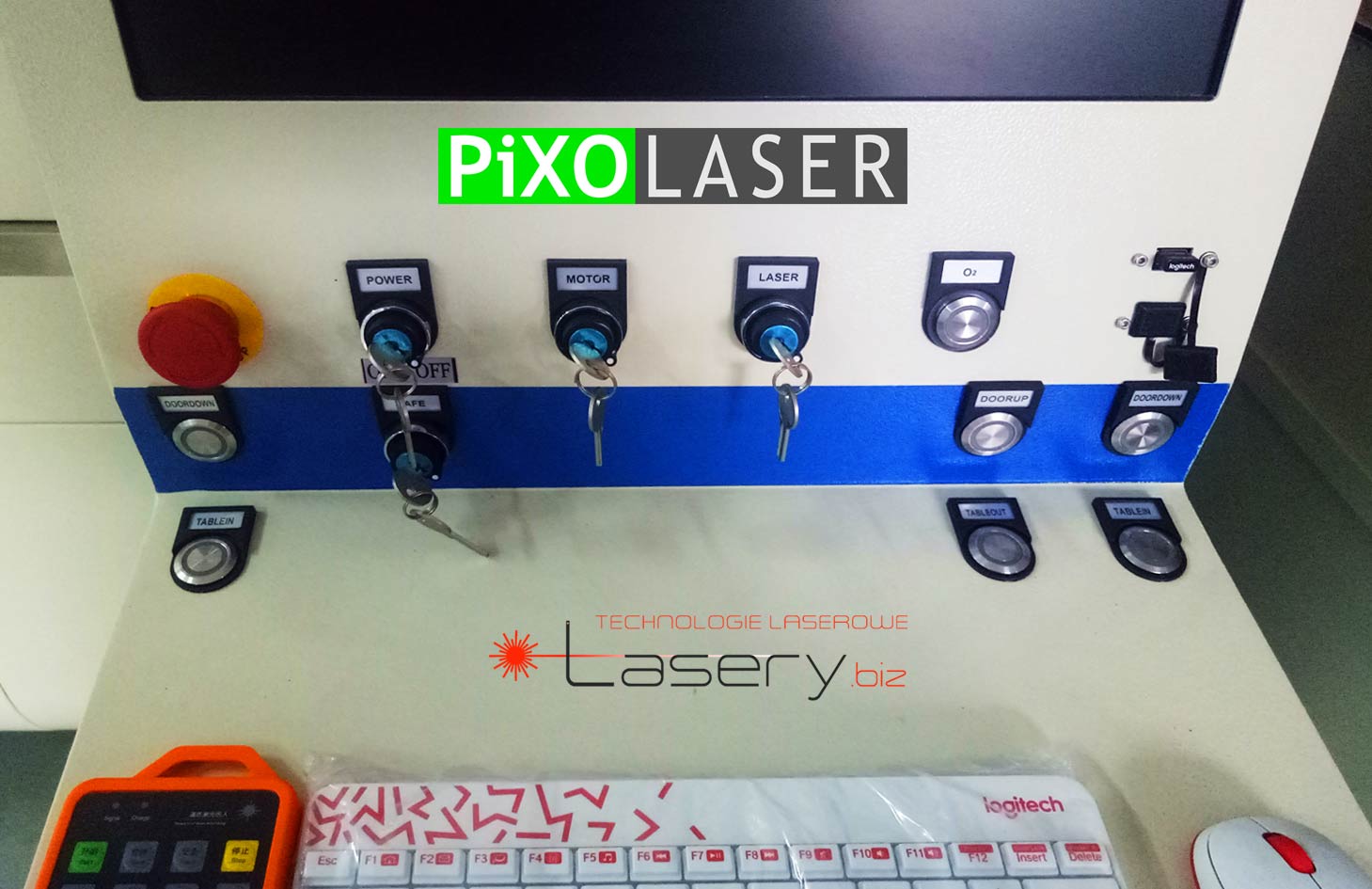

Sterowanie : Wbudowany Sterownik PC

Cena od 99.000 PLN Generator 500W

Interesują Cię Wycinarki Laserowe do blach? Zapraszamy do zadania pytania przez formularz. Nasi handlowcy wyślą Tobie ofertę w przeciągu kilku minut!

Specyfikacja

Model

Wycianarka Laserowa Fiber Laser – High Precision

Marka

PiXo Laser

Pole robocze

2500×1300mm

Zakres osi X

2500mm

Zakres osi Y

1300mm

Zakres osi Z

100mm

Dokładność pozycjonowania osi X/Y

±0.1mm

Powtarzalność osi X/Y

±0.05mm

Max prędkość osi X/Y

50m/min

Max prędkość osi Z

100mm/sek

Max przyspieszenie

1G

Maksymalne obciążenie platformy

100kg

Mocowanie materiału

zaciski manualne liniowe

Zamykana obudowa

TAK / klasa IP54

Typ głowicy

Au3Tech

Autofocus

TAK / dodatkowa funkcja Fallow In - dopasowania automatycznego wysokości do powierzchni blachy

Rodzaj źródła

Raycus

Napędy servo

Japan Fuji

Prowadnice

THK / HIWIN

Instalacja elektryczna

Siemens / Omron

Pneumatyka

SMC

System operacyjny

Windows 7 lub nowszy

Komunikacja

Ethernet TCP/IP

Wyświetlacz

LCD 15″

Oprogramowanie

CNC system software: SC1000

Funkcja Nestingu

TAK / NESTING

System smarowania przekładni

manualny

Maksymalne ciśnienie gazu w instalacji

1000 kPa (10 bar)

Moc lasera

Raycus: 500W, 750W, 1000W, 1500W,…max 4000W

Max pobór energii

500W –     8,4kW,

750W –   10,0kW,

1000W – 12,7kW,

1500W – 13,6kW

Zakres pracy temp.

10-45°C.

Klasa lasera

4

Jakość

CE

Zasilanie

230V 50Hz wahanie napięcia >5%

Wymiary (długość * szerokość * wysokość)

1900*1890*2000 [mm]

Masa całkowita

1350kg

Uwaga, parametry mogą ulec zmianie wraz z rozwojem produktu

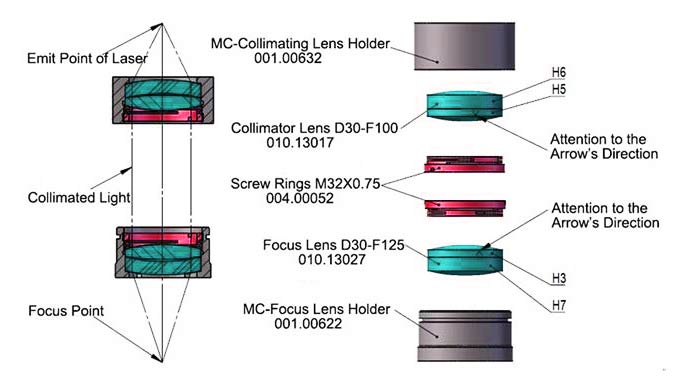

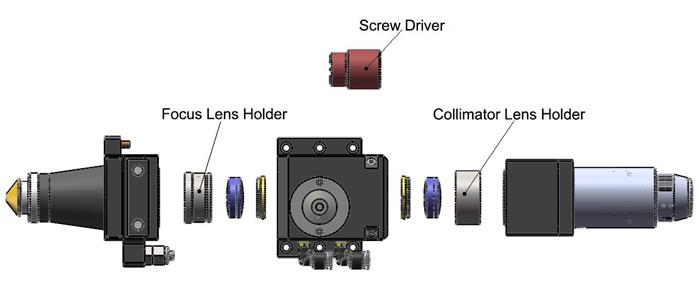

Budowa głowicy

Charakterystyka Wycinarki Laserowej:

Fiber PiXO Laser - to precyzyjna wycinarka laserowa, której perfekcyjne działanie oparte jest na możliwościach, jakie oferuje laser włóknowy. Urządzenie doskonale spełnia swoje zadanie we wszystkich czynnościach, w których ruchy translacyjne muszą być wykonywane dynamicznie. Systemy serwo napędów gwarantują niskie tarcie oraz wysoką elastyczność, co ma niebagatelny wpływ na jakość obrabianych materiałów. Zastosowany w tym przypadku laser włóknowy niesie ze sobą szereg zalet, zapewniając użytkownikom m. in. wysoką wydajność energetyczną i bardzo szybkie cięcie materiałów o różnej grubości, co przekłada się bezpośrednio na większą wydajność oraz dynamikę pracy urządzenia, a także zauważalne oszczędności w postaci mniejszego zużycia energii i niskich kosztów eksploatacji. Rdzeń systemu napędowego, w jaki został zaopatrzony dostępny w naszym sklepie laser tnący, składa się z elektroniki sterującej i serwo-napędów.

Oferowana Państwu przecinarka laserowa wyposażona została ponadto w oprogramowanie CNC system software: SC1000 posiada funkcję nestingu, zapewniającą automatyczną optymalizację rozmieszczenia projektów na materiale, zapewniając jednocześnie jak najlepsze efekty cięcia oraz w znacznym stopniu minimalizując koszty produkcji. Narzędzie to odpowiada za precyzyjne sterowanie laserowymi maszynami tnącymi, wspierając tym samym import gotowych już wzorów. Bardzo ważną funkcją oprogramowania jest ponadto umożliwienie ręcznej obróbki materiałów wejściowych. Pakiet ten współpracuje ponadto z różnymi formatami plików projektowych dxf, plt i steruje zautomatyzowanymi procesami. Wygodny dostęp do panelu sterującego ułatwia obsługę urządzenia.

Nad bezpieczeństwem urządzenia czuwa szereg dodatkowych usprawnień: laser tnący wyposażony jest w system chłodzenia, układ smarowania oraz system odpylania, zapewniające bezawaryjne jego użytkowanie oraz ochronę maszyny przed przegrzaniem i zabrudzeniem. Projektanci wycinarki Fiber Pixo Laser zdecydowali się na zwiększenie sztywności konstrukcji nośnej oraz wagi w porównaniu z innymi modelami, dzięki czemu mają Państwo gwarancję doskonałej precyzji obrabianego materiału z dokładnością nawet do 0.05 mm. Prezentowana wycinarka laserowa zaopatrzona została okno obserwacyjne, które umożliwia obserwowanie pracy urządzenia, elektrycznie wysuwany stół do załadunku blachy, także otwierane elektrycznie drzwi frontowe. Rozwiązania te w znacznym stopniu ułatwiają nie tylko obsługę procesu produkcji, ale także samą eksploatację urządzenia. Wielofunkcyjne wycinarki laserowe znajdują szerokie zastosowanie w licznych gałęziach przemysłu, ponieważ doskonale radzą sobie z cięciem materiałów różnego pochodzenia. Bardzo dobrze nadają się nie tylko do metalu, ale również do blachy, a także stopów takich jak mosiądz, stal węglowa i nierdzewna.

Przecinarka laserowa typu High Precison, skierowana jest przede wszystkim do najbardziej wymagającej grupy klientów, którzy od użytkowanego sprzętu oczekują idealnej, wręcz zegarmistrzowskiej precyzji podczas obróbki materiału. Wycinarki laserowe Fiber Pixo Laser znajdujące się w ofercie sklepu Lasery.biz Technologie Laserowe stanowią opłacalną, wieloletnią inwestycję. Cena tych urządzeń obowiązująca w naszym sklepie jest adekwatna do ich znakomitej jakości, niezawodności oraz wydajności. Wysoka jakość maszyn sprawia, że poniesione przez Państwa koszty ich zakupu zwrócą się w krótkim terminie.

Konfiguracja:

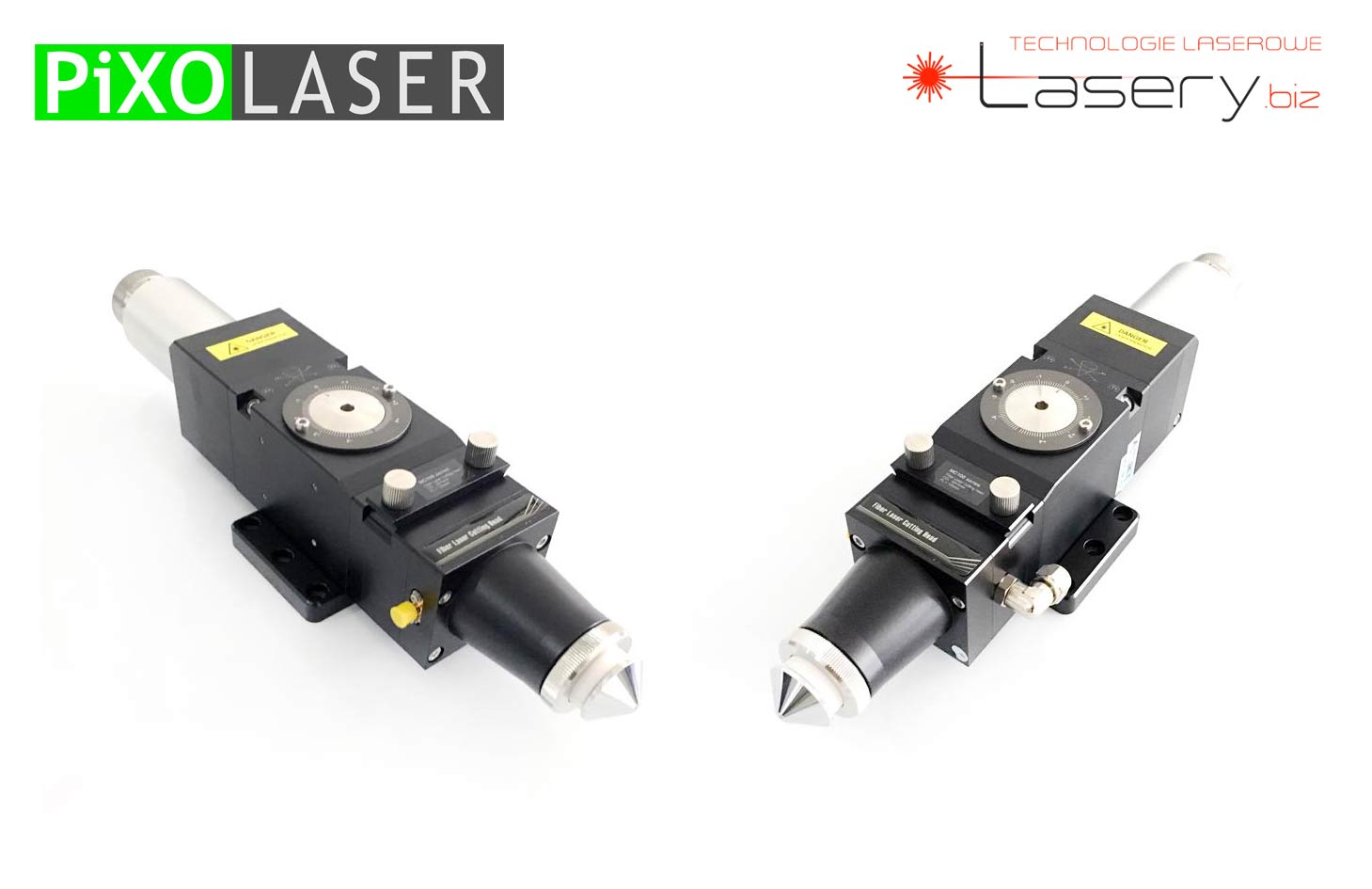

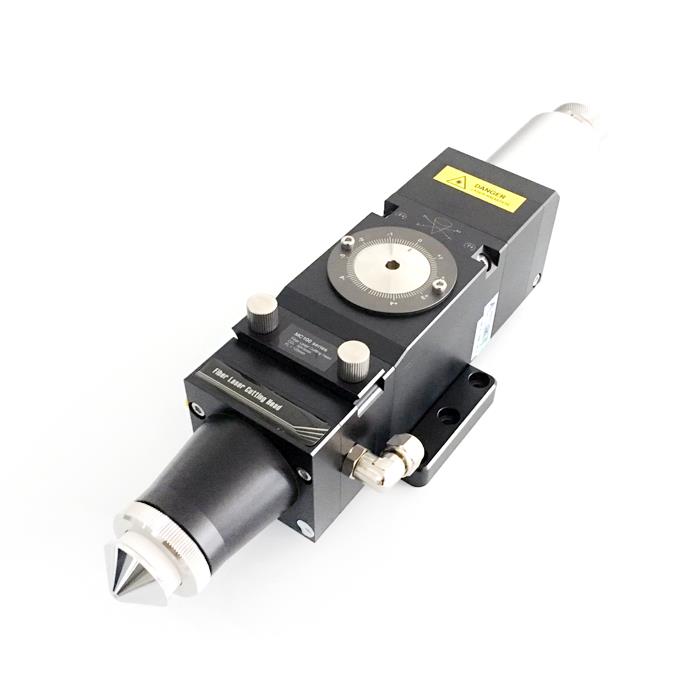

Głowice laserowe Au3Tech

produkowane są w chinach i zaprojektowane do zastosowań przemysłowych. Przeznaczone do laserów światłowodowych średniej i wysokiej mocy. Specjalistyczna pyłoszczelna obudowa zapobiega zanieczyszczeniu soczewki colimacyjnej co zdecydowanie zwiększa żywotność soczewki i tym samym przekłada się na precyzję i wydajność wiązki laserowej.

Głowica wyposażona jest w dodatkowe górne szkło ochronne do zespołu kolimacyjnego. Jednocześnie dolna konstrukcja szkła ochronnego również została w pełni zmodernizowana, dodano do niej osłonę przeciwpyłową.

Podwójna konstrukcja zabezpieczająca znacznie zwiększa prostotę użytkowania podczas wymiany optyki głowicy laserowej, a ryzyko zanieczyszczenia soczewki wynosi prawie zero.

  • Zoptymalizowana konfiguracja optyczna oraz płynny i wydajny przepływ powietrza.
  • Regulacja ostrości pokrętłem, skrupulatna i elastyczna, zakres regulacji wynosi 15 mm, dokładność to 0,05 mm.
  • Szuflady mocujące obiektyw, szybki i łatwy dostęp do szyby.
  • Dzięki interfejsom optycznym znajduje w zastosowanie w naszych wycinarkach światłowodowych.

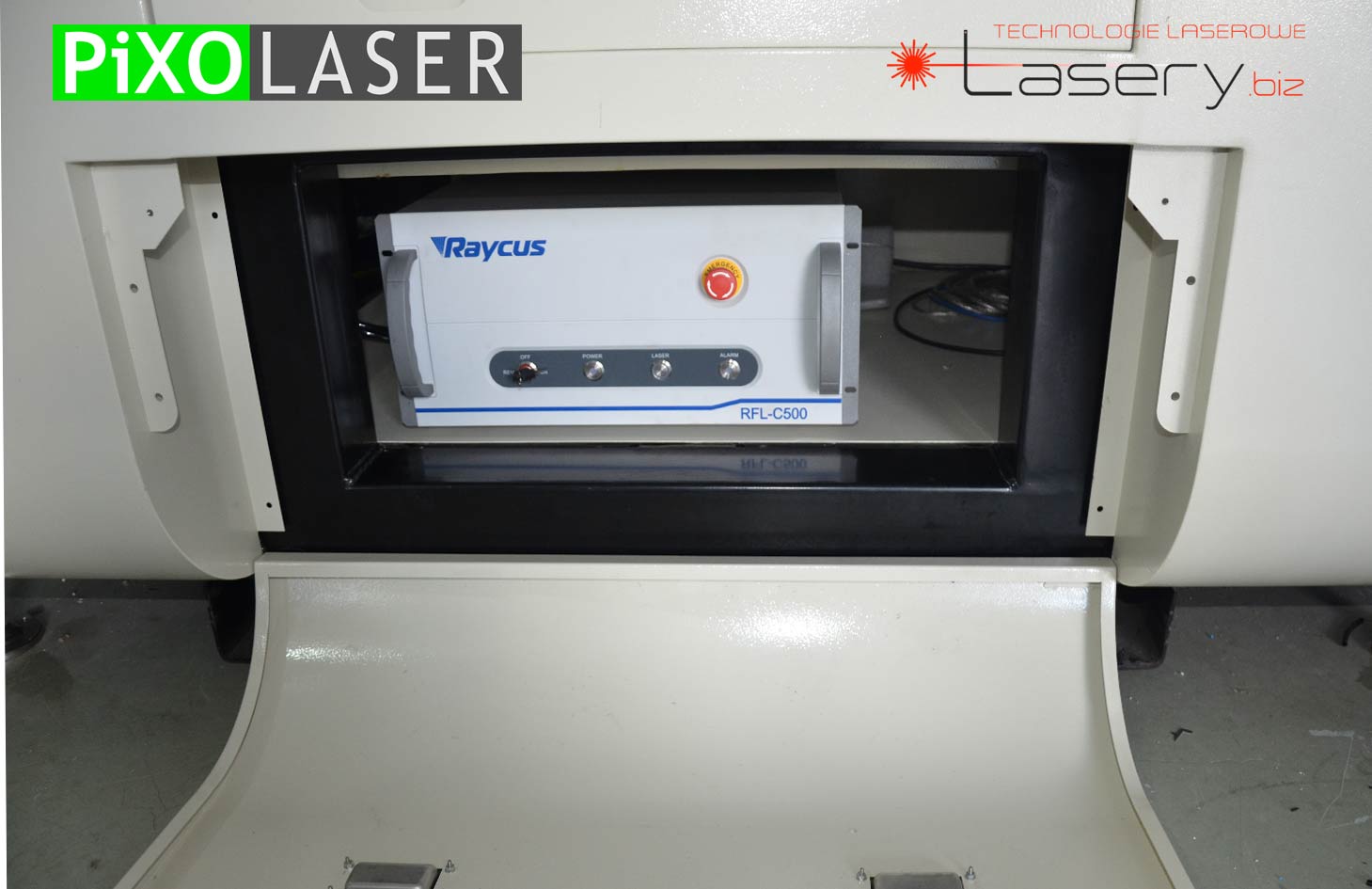

Raycus Fiber Laser Technologies Co., Ltd.

jest liderem w produkcji generatorów laserowych na rynku azjatyckim. Raycus Laser posiada międzynarodowy zespół specjalistów prowadzących badania rozwojowe, które pozwalają udoskonalać i rozbudowywać generatory laserowe. Dużym atutem firmy jest dział serwisowy oraz wsparcia technicznego, a wszystkie naprawy urządzeń odbywają się bezpośrednio u klienta. Generatory laserowe Raycus z serii RFL dostępne w wersji od 500W do 12000W.









Auto Focus - automatyczne ogniskowanie

Wszystkie wycinarki fibrowe marki PiXO Laser s produkowanie w standardzie wyposażenia Auto Focus.

Funkcja ta ma zastosowanie do różnych ogniskowych, które są kontrolowane przez system sterowania lasera. Punkt ogniskowania zostanie automatycznie dostosowany w procesie cięcia w celu uzyskania najlepszego efektu cięcia różnych grubości blach metalowych. W praktyce oznacza zmianę grubości obrabianego materiału przez operatora, bez ponownego ręcznego ustawiania ogniskowej.

  • Wygoda obsługi i automatyzacja Nie potrzebujemy regulacji ręcznej. Ogniskowa jest kontrolowana przez system operacyjny, który skutecznie zapobiega błędom lub usterkom spowodowanym przez obsługę ręczną.
  • Precyzja Automatyczna regulacja ogniskowej. Orębne ustawienie ogniskowej dla perforacji i ogniskowej dla cięcia, zwiększa dokładność i precyzję cięcia.
  • Szybkość Automatyczna regulacja ostrości. Automatycznie dostosowuje najbardziej odpowiednie punkty ogniskowania w procesie wykrawania i cięcia, co znacznie poprawia szybkość cięcia.
  • Trwałość Podwójny układy chłodzenia wbiegowego zapewniają stałą temperaturę optyki oraz źródła lasera, zapobiega to przegrzaniu soczewek i wydłuża ich żywotność. Soczewki ochronne oraz kolimacyjne są są chronione, a to kluczowe elementy systemu.

W skład zestawu wchodzi:
  • dostawa
  • uruchomienie
  • szkolenie
  • instalacja
  • instruktaż

Agregat chłodniczy CW-6300

to urządzenie przeznaczone do zapewnienia optymalnej temperatury pracy zarówno generatora jak i głowicy lasera. Zaawansowana automatyka zastosowana w naszych agregatach pozwala precyzyjnie sterować temperaturą chłodziwa. Wbudowany system alarmowy informuje użytkownika o przekroczeniu dopuszczalnych temperatur pracy oraz o zakłóceniach w przepływie cieczy chłodzącej.

Wymiary oraz Gabaryty

  • wymiary ze zdemontowanym panelem sterowania 3920*2260*2000mm
  • wymiary z panelem sterowania 3920*2400*2000mm
  • wymiary z opakowaniem 4020*2500*2250mm
  • waga netto 2000 kg

Oprogramowanie CNC system software: SC1000

to zestaw oprogramowania systemowego przeznaczony do płaskiego cięcia laserowego, obejmuje, wspólną funkcje układu oraz sterowanie obróbką laserową, większość jego funkcji jest wykorzystywana w przetwarzaniu grafiki, ustawieniach parametrów, niestandardowej edycji procesu cięcia, symulacji i sterowanie procesem cięcia. Software CypCut dostarczane wraz z urządzeniem umożliwia utworzenie i zapisywanie parametrów technologicznych dla zadań wykonywanie cięcia w trybie automatycznym zoptymalizowanie odstępów elementów, uniemożliwienie przejazdu głowicy nad wyciętymi miejscami, sprawdzanie ilości części, szczegółów i odpadów ustawianie automatyczne mostków podtrzymujących detal w arkuszu. Auto Nesting – autonomiczny tryb układania detali poprzez wypełnienie arkusza zapisywanie i edytowanie rysunków w formacie *.plt, *.dxf, a także innych formatach w oparciu o system sterowania. Istnieje możliwość synchronizacji sieci z komputerem osobistym oraz pobierania informacji z dowolnego nośnika.

Technologia nestingu

(Nested Based Manufacturing lub NBM) znacznie skraca i usprawnia proces produkcyjny w szczególności w przypadku cięć krzywoliniowych.

Dzięki możliwości pozycjonowania całych arkuszy płyt, pozwala na lepsze wykorzystanie surowca, czyli zmniejszenie ilości powstających odpadów. Nesting umożliwia optymalne wykorzystanie materiału, a funkcja symulacji cięcia pozwala na odpowiednie planowanie produkcji / Planowanie produkcji: Przed wykonaniem właściwej obróbki funkcja symulacji określi potrzebny czas na wykonanie zadania.



Zobacz  jak pracują nasze lasery na YouTube:

Zobacz pozostałe filmy na naszym kanale YouTube

Dostępność i instalacja naszych wycinarek laserowych:

Dostawa jest realizowana na podstawie zamówienia oraz wpłaty zaliczki. Większość urządzeń wymaga zlecenia produkcji lub dopasowania do indywidualnych potrzeb klienta, płatność następuje etapami. Czas dostawy zależny jest od typu urządzenia wynosi 20-40 dni na produkcję oraz ok 40 dni na transport i instalację urządzenia w Państwa firmie. Instalacja nie obejmuje: rozładunku w miejscu dostawy, przygotowania podłoża (posadzki), doprowadzenia instalacji elektrycznej, doprowadzenia wentylacji. W celu uzgodnienia szczegółów prosimy o kontakt z naszym handlowcem.

Dostępne opcje / akcesoria

Generatory laserowe Raycus z serii RFL dostępne w wersji od 500W do 12000W

Generatory laserowe Raycus z serii RFL dostępne w wersji od 500W do 12000W

Dysza H15 pojedyncza / podwójna

Dysza H15 pojedyncza / podwójna

Soczewki skupiające do głowicy BT240 RayTools

Soczewki skupiające do głowicy BT240 RayTools

Dysza H15 pojedyncza / podwójna

Dysze H15 pojedyncza / podwójna

Łącznik ceramiczny

Łącznik ceramiczny

Przewód sygnałowy czujnika wysokości

Przewód sygnałowy czujnika wysokości

Pierścień uszczelniający

Pierścień uszczelniający

Soczewki kolimatora do głowicy BT240 RayTools

Soczewki kolimatora do głowicy BT240 RayTools

Soczewka skupiająca głowicy BT240

Soczewka skupiająca głowicy BT240 z uchwytem

Dodatkowe okulary dla operatora

Dodatkowe okulary dla operatora wycinarki

Zastaw czyszczący do optyki lasera

Zastaw czyszczący do optyki lasera

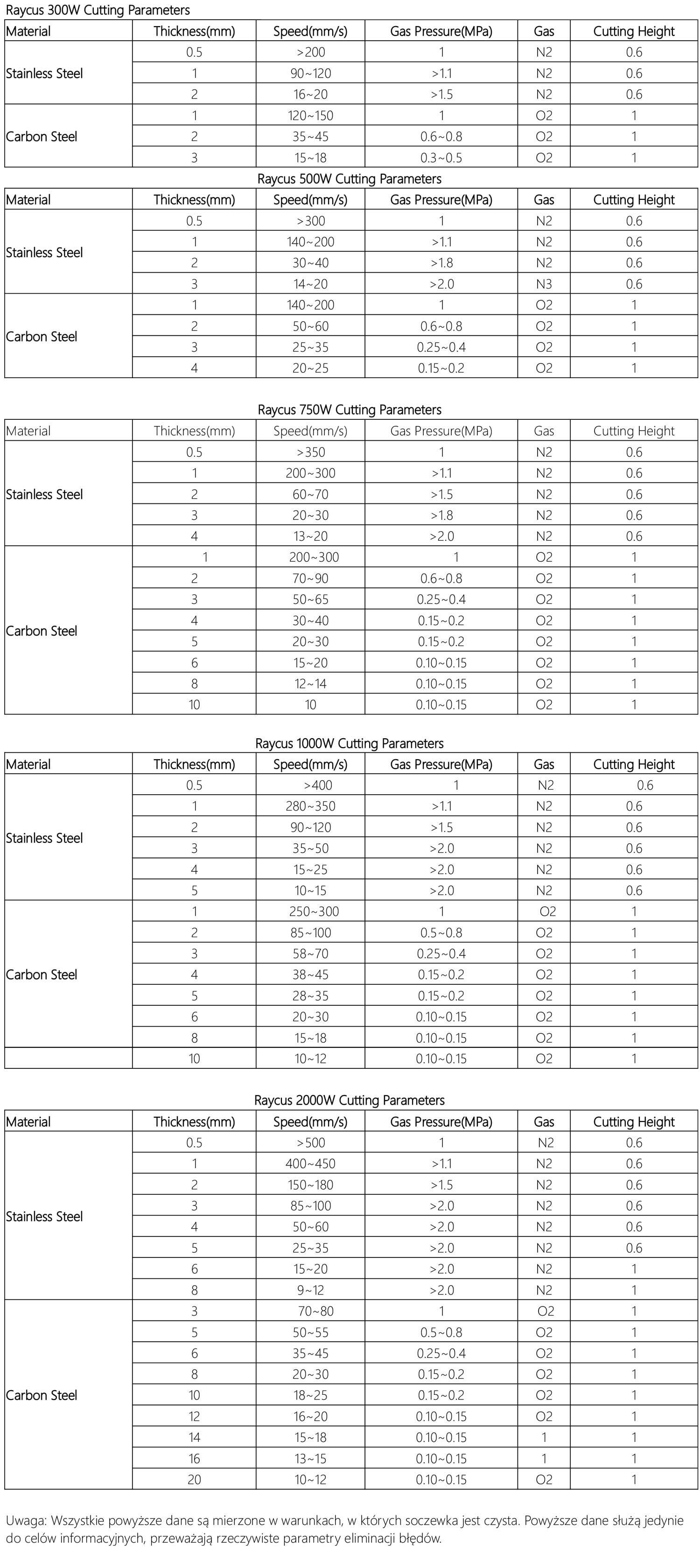

Parametry i prędkości cięcia Fiber Laser
