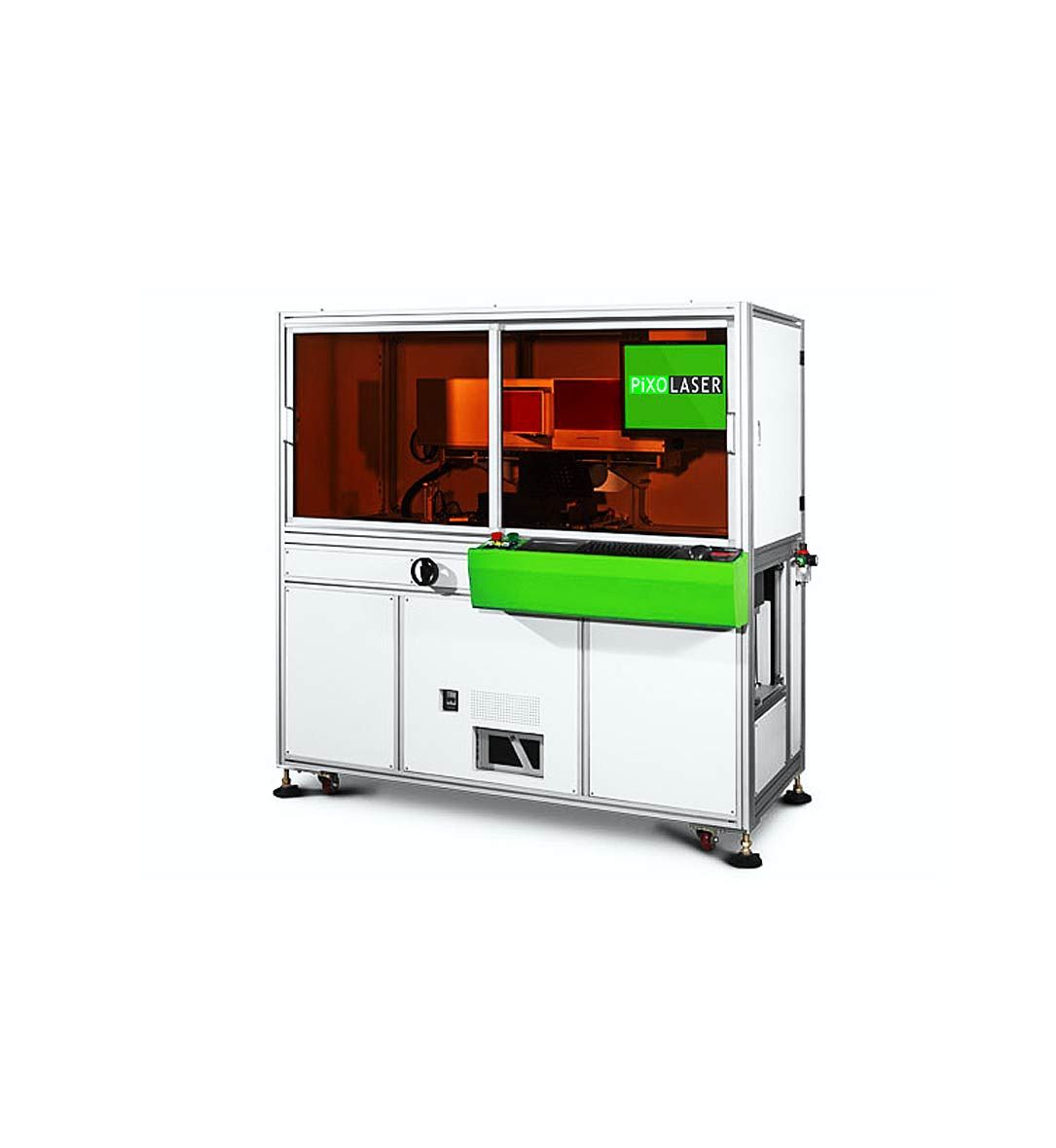

Znakowarka Laserowa Fiber laser
Pixo Laser

Znakowarka
laserowa z podajnikiem kartek w arkuszach

Znakowarki Laserowe Pixo Laser wyposażone w źródło Co2 z tubą metalową Rofin do pracy online - znakuje detale na taśmie produkcyjnej, flying marking - znakowanie w locie

  • Znakowarka Laserowa   model  ZL_sheet

Krótka charakterystyka:

  • rezonator Rofin 180W
  • praca z arkuszami papieru i kartonu
  • ciecie , znakowanie, perforacja
  • podajnik ssawkowy
  • minimalna gramatura papieru 150 gram
  • maksymalny format papieru: 475x350mm
  • minimalny format papieru: 245x170mm
  • maksymalny format pracy głowicy: 350x350mm



Zobacz  jak pracują nasze lasery na Youtube:



Zobacz pozostałe filmy na naszym kanale YouTube

Specyfikacja



Moc lasera

180W

Typ lasera

rezonator RF  ROFIN

Tryb pracy

impulsowy

Długość fali

10.6 um

Częstotliwość

1-130 kHz

Znakowanie

Prędkość do 9 000 mm/s Min szer linii 0.1 mm Min wielkość znaku 1 mm Dokładność robocza +/- 0.01

Soczewka (pole robocze)

F100 (75x75 mm)  / F163 (110x110 mm) / F210 (150x150 mm) /  F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) /  F350 (250x250 mm) / F420 (300x300 mm)

Wymiary i waga

Szerokość - 1300 mm Głębokość - 1800 mm Wysokość - 1500 mm Waga - 300 kg

Chłodzenie

Zintegrowane powietrzne tupu Air Cooling

Bezpieczeństwo

Obudowa Klasy 1, Klasa lasera 4 Zgodność z CE

Zasilanie

230V+/-10% / 50-60 Hz / 500W

Wyposażenie

Oś Z sterowana elektrycznie/ ręcznie, Oprogramowanie EZCad PL, system dual red dot. Podwójna plamka do ustawień focus.

Gwarancja

2 lata

W skład zestawu wchodzi:



• głowica znakująca GALVO z kontrolerem z  laserem Cor RF wybranej mocy
• obudowa klasy 1 bezpieczeństwa pracy z laserami z podnoszonym, otwieraniymi drzwiami (jeżeli taką budowę wybrano)
• stolik roboczy lasera - stolik ma otwory do mocowania nieregularnych przedmiotów lub uchwytów
• oprogramowanie EZ CAD PL - najlepszy na rynku program do znakowania: kody kreskowe, edycja plików, mapy bitowe, pliki wektorowe, numerowanie seryjne
• red dot – czerwona plamka ułatwiająca pozycjonowanie zakresu pracy
• dodatkowy laser pilotujący ułatwiający ustawienie focusa DualFocus
• soczewka f-theta 110×110 mm - zamia na inną bez dopłaty (70x70mm, 175x175mm, 300x300mm. Dla podajnika max pole znakowania to 800x300mm)
• ramię z regulowaną osią „Z” elektryczne sterowane przyciskami na panelu obudowy (Budowa Klasy1)
• kable zasilające i sygnałowe
• komplet blaszek testowych
• pedał zdalnego uruchamiania
• instrukcja obsługi i certyfikat CE
• osłona soczewki
• specjalna lupa do kontroli precyzji nanoszonych znakowań

Konfiguracja:

Źródło lasera

20W/30W/50W/100W

Galvonometr

Sino Tech

Karta sterująca/oprogramowanie

Ez-Cad PL w najnowszej opcji

F-lens and Beam combiner mirror

Singapore Wavelength

Komputer

Sterownik Laptop (opcja)

Zasilanie

Taiwam Meanwell

Akcesoria

Przycisk nożny, przewód zasilający

System pozycjonowania

Double Red Focus System

Zasilanie

230V 50Hz

Informacje o urządzeniu i jego konfiguracji:

W naszej ofercie są najlepsze maszyny znakujące na rynku.

Więcej mocy i przestrzeni dla uzyskania maksymalnej elastyczności? Tak, nasza znakowarka Pixo Laser może to wszystko! Jednocześnie jej atrakcyjna cena może Cię zaskoczyć!

Nasze lasery znakujące mają panel sterowniczy operatora, który zawiera blokadę/odłączenie głównego źródła zasilania, laserowy włącznik i wyłącznik kluczykowy zapobiegający niepożądanemu użyciu maszyny, a także świetlny przycisk załączania/wyłączania źródła lasera.

W zamkniętej obudowie klasy 1 drzwi przednie systemu laserowego posiadają opatentowany system bezpieczeństwa, zaprojektowany w celu zapobieżenia przygnieceniu, zmiażdżeniu, przecięciu lub jakiejkolwiek innej formie uszkodzenia operatora. Nasze znakowarki laserowe charakteryzują się więc dużą wytrzymałością i odpornością.

Laser do znakowania ma określoną strukturę obudowy: składa się na niego anodyzowana twardą anodą aluminiowa oraz stalowa konstrukcja, ergonomiczne elementy konstrukcyjne, płyta narzędziowa rastrowa z otworami montażowymi dla przystawki rotacyjnej czy programowalnego podajnika detali oraz opcjonalny komputer PC lub sterownik dotykowy zamontowany na ramieniu obrotowym.

Rozległy obszar roboczy i szeroki wybór soczewek sprawia, że Znakowarka Laserowa Pixo Laser jest naszym najbardziej elastycznym systemem.

Nasz laser do znakowania posiada najrozleglejszy obszar roboczy z całej naszej gamy produktów. Maszyny znakujące dostępne są w wielu konfiguracjach do znakowania wysokich i/lub dużych elementów, jak również dużych uchwytów części. Nożne uruchamiane procesu znakowania maksymalizują ergonomię pracy operatora. Świetnie nadają się do tworzyw, papieru, szkła, kompozytów.

Regulowania ręcznie lub automatycznie w zależności od budowy funkcja Z-Axis pozwala na szybkie i łatwe przełączanie między komponentami.

Wybór mocy lasera i różnorodność dużych soczewek ogniskowych to gwarancja uniwersalności zastosowania.

PRZYDATNE OPCJE:

  • Wykorzystaj nasze pełnowymiarowe urządzenie obrotowe do znakowania części radialnych 360°.
  • Dla ułatwienia znakowania seryjnego możemy doinstalować do systemu podajniki programowalne umożliwiające znakowanie wysokonakładowe. Podajniki eliminują konieczność podawania pojedynczych detali. Zmienia się tylko tacki z gotowymi do oznakowania seriami produktów. Podajniki są uniwersalne - możemy je zaprogramować do każdego rodzaju detali, niezależnie od kształtu czy wielkości detalu.
  • Podajnik automatyczny do długopisów - idealny do znakowania dużych partii nie tylko długopisów.
  • Podajniki działają również jako rozszerzenie powierzchni pracy znakowarki, w zakresie do 80cm w osi X do 30cm w osi Y, a co za tym idzie, jesteśmy w stanie nanieść na detalu o wymiarach 80cm x 30cm tak duże znakowanie

Cechu systemu

  • Chłodzone powietrzem, bezobsługowa budowa dla zastosowań przemysłowych.
  • Standardowe źródło Lasera Co2 rezonator RF z tubą metalową o mocy od 30 do 1000 W
  • Frontowe drzwi w modelach obudowy klasy 1 z wbudowaną funkcją bezpieczeństwa
  • Elektryczna regulacja ogniskowej osi Z dla modeli z obudowa klasy 1
  • Duża rastrowa powierzchnia stołu roboczego z szybka możliwością instalacji przystawek
  • Dla obudów klasy 1 - tryb automatyczny z automatycznym rozpoczęciem pracy po zamknięciu drzwi bezpieczeństwa
  • Szybkie ustawianie ogniskowej – system DualFocus
  • Dostępne z różnymi soczewkami o ogniskowej od 160 mm do 420 mm
  • Idealny do znakowania wszystkich metali, węglików spiekanych, materiałów malowanych, anodyzowanych i większości tworzyw sztucznych
  • Kompleksowa roczna gwarancja z rozszerzeniem do 2 lat

W skład zestawu wchodzi: dostawa, szkolenie oraz instruktaż.

Oprogramowanie EZCAD PL Znakowarka Laserowa Pixo Laser współpracuje z komputerem PC, co pozwala operatorom na łatwe projektowanie, edycję i wybór programów laserowego grawerowania i znakowania. Programowanie za pomocą oprogramowania EZCad PL umożliwia łatwe znakowanie tekstu, kodów kreskowych, kodów seryjnych i kodów daty, grafiki etc Program umożliwia też import plików przygotowanych w programach zewnętrznych takich jak: CorelDraw, AutoCAD, Adobe Illustrator i wiele innych.

Dzięki funkcji mapowania kolorów, w bardzo prosty i przejrzysty sposób można zastosować w jednej pracy odmienne parametry grawerowania dla różnych elementów projektu. Bez problemu znakowarki laserowe przyniosą efekt w różnych odcieniach lub będą imitowały 3D - a wszystko wedle życzenia.

Nasze znakowarki laserowe zapewniają najlepszą jakość. Równocześnie ich cena nie jest wygórowana. Nasza pasja i doświadczenie sprawiają, że oferowane lasery znakujące spełnią oczekiwania nawet najbardziej wymagającego klienta

projektowanie graweru laserowego

Przykładowe konfiguracje naszych znakowarek

W ofercie: różne klasy bezpieczeństwa budowy znakowarek. W ofercie zabudowy klasy 1 oraz klasy 4. Drzwi podnoszenie drzwi ręczne lub wspomagane siłownikami, obudowy klasy 1 – nie wymagają stosowania okularów przez operatora. W opcji podajniki oraz przystawki rotacyjne.

Dostępne opcje / akcesoria

Sterownik dotykowy z oprogramowaniem

Automatyczne ogniskowanie: AutoFocus Galvo Scaner Head

Automatyczne ogniskowanie: AutoFocus Galvo Scaner Head. Automatyczne ustawianie osi X w zależności od wysokości przedmiotu.do znakowania.

Podajnik do długopisów do znakowarki laserowej

Podajnik do długopisów (rozpoznaje puste miejsca)

Podajnik osi x, programowalny 70cm oraz 80cm

Podajnik osi X, programowalny 70cm oraz 80cm

Przystawki obrotowe, planetarne - 4 rozmiary pracy do 20cm

Przystawki obrotowe, planetarne - 4 rozmiary pracy do 20cm

Podajnik XY programowalny oś X 70 i 80cm oś Y 30cm

Podajnik XY programowalny oś X 70 i 80cm oś Y 30cm

Dodatkowe soczewki: F100 (75x75 mm)  / F163 (110x110 mm) / F210 (150x150 mm) /  F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) /  F350 (250x250 mm) / F420 (300x300 mm)

Dodatkowe soczewki: F100 (75x75 mm) / F163 (110x110 mm) / F210 (150x150 mm) / F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) / F350 (250x250 mm) / F420 (300x300 mm)

Podajnik programowalny obrotowy do znakowarki

Filtracja spalin - BOFA . Filtry BOFA

Filtracja spalin - BOFA . Filtry BOFA

Dodatkowe okulary dla operatora znakowarki

Dodatkowe okulary dla operatora znakowarki

Obudowa Klasy 1 do lasera Klasy 4 stosowane w wersjach EKO Split i EKO Kompakt

Przystawka do znakowania i grawerowania obrączek. Znakowanie wewnątrz i na zewnątrz obrączek

Przystawka do znakowania i grawerowania obrączek. Znakowanie wewnątrz i na zewnątrz obrączek

Specjalistyczna przystawka obrotowa do rur do znakowarek

Specjalistyczna przystawka obrotowa do rur do znakowarek

Green Laser Source Znakowarka Laserowa Green Laser - dostępne źródło

Źródła o mocy 20W 30W 50W 75W 100W typ Fiber MOPA CO2 UV Green

Źródła o mocy 20W 30W 50W 75W 100W typ Fiber MOPA CO2 UV Green

Dostępne źródła znakowarki laserowej: UV Laser, IR Laser, Co2 RF, Fiber Laser, YAG Diode end pump, Green Laser, MOPA
