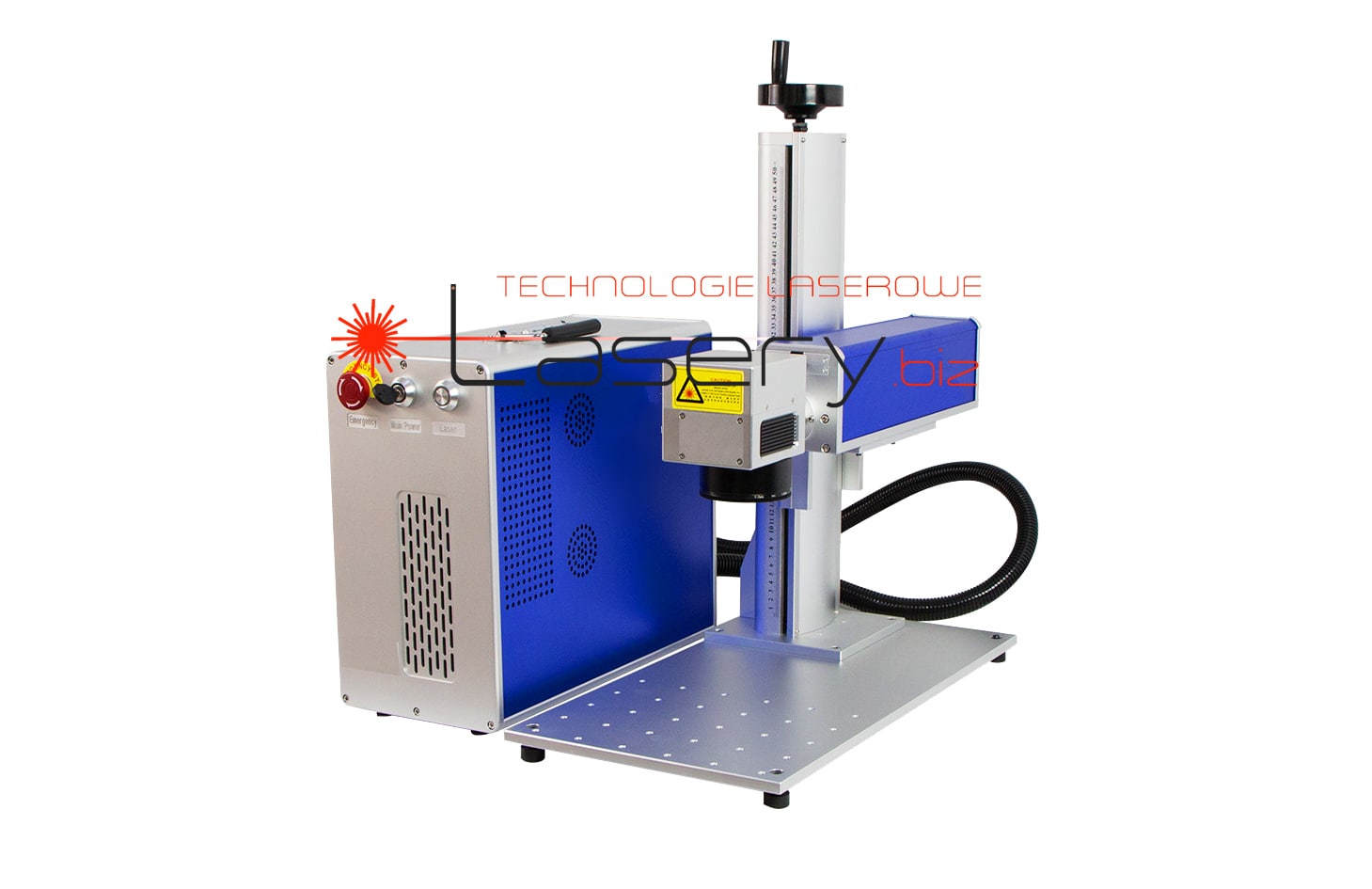

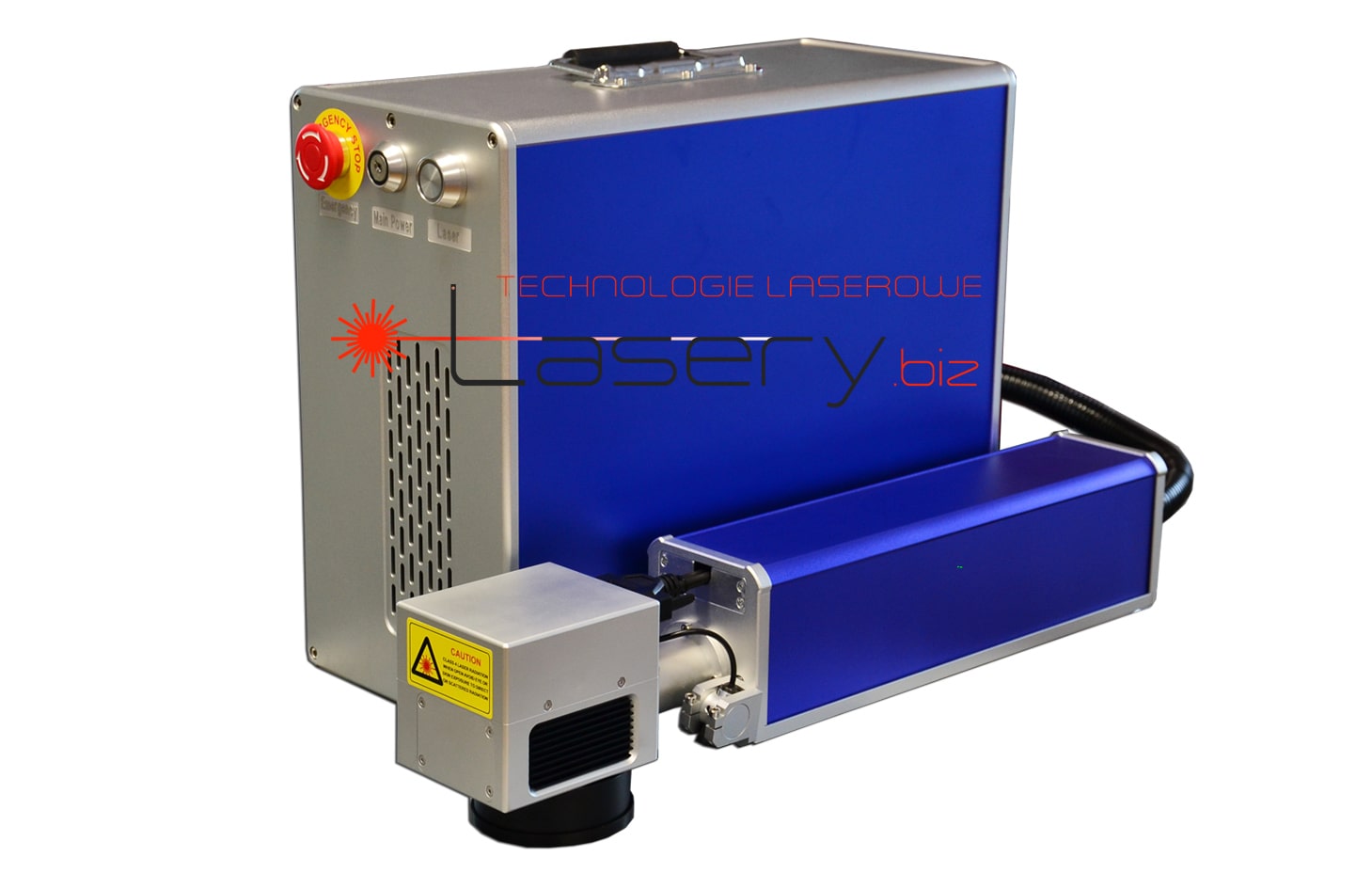

Znakowarka Laserowa Fiber laser
Pixo Laser

Znakowarka laserowa

Znakowarki Laserowe Pixo Laser mogą być wyposażone w źródła:

  • Fiber Laser   ZNFL
  • Fiber Laser MOPA   ZLMOPA
  • CO2 RF   ZLRF
  • Co2 Ceramic   ZLCL
  • UV Laser   ZLUV
  • IR Laser   ZLIR
  • Green Laser   ZLGL
  • YAG Diode DSSP   ZLYAG

Interesują Cię znakowarki z innym źródłem? Zapraszamy do zadania pytania przez formularz. Nasi handlowcy wyślą Tobie ofertę w przeciągu kilku minut!





Specyfikacja



Moc lasera

20W / 30W / 50W / 100W

Typ lasera

Włóknowy iterbowy

Tryb pracy

Impulsowy

Długość fali

1064 +/- 2 nm

Częstotliwość

30-60 kHz / 20-80 kHz / 20-200 kHz / 1-1000 kHz

Szerokość impulsu

100 ns / 6-250ns

Energia impulsu

1 mJ

Polaryzacja

Zmienna

Znakowanie

Prędkość do 7 000 mm/s Min szer linii 0.01 mm Min wielkość znaku 0.15 mm Dokładność robocza +/- 0.002

Soczewka (pole robocze)

F100 (75x75 mm)  / F163 (110x110 mm) / F210 (150x150 mm) /  F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) /  F350 (250x250 mm) / F420 (300x300 mm)

Wymiary i waga

Szerokość - 300 mm Głębokość - 800 mm Wysokość - 500 mm Waga - 30 kg

Chłodzenie

Zintegrowane powietrzne tupu Air Cooling

Bezpieczeństwo

Obudowa Klasy 1, Klasa lasera 4 Zgodność z CE

Zasilanie

230V+/-10% / 50-60 Hz / 500W

Wyposażenie

Oś Z sterowana elektrycznie/ ręcznie, Oprogramowanie EZCad PL, system dual red dot. Podwójna plamka do ustawień focus.

Gwarancja

2 lata

W skład zestawu wchodzi:



• głowica znakująca GALVO z kontrolerem z  laserem fibrowym (włókowym) światłowodowym wybranej mocy
• obudowa klasy 1 bezpieczeństwa pracy z laserami z podnoszonym, otwieraniymi drzwiami (jeżeli taką budowę wybrano)
• stolik roboczy lasera - stolik ma otwory do mocowania nieregularnych przedmiotów lub uchwytów
• oprogramowanie EZ CAD PL - najlepszy na rynku program do znakowania: kody kreskowe, edycja plików, mapy bitowe, pliki wektorowe, numerowanie seryjne
• red dot – czerwona plamka ułatwiająca pozycjonowanie zakresu pracy
• dodatkowy laser pilotujący ułatwiający ustawienie focusa DualFocus
• soczewka f-theta 110×110 mm - zamia na inną bez dopłaty (70x70mm, 175x175mm, 300x300mm. Dla podajnika max pole znakowania to 800x300mm)
• ramię z regulowaną osią „Z” elektryczne sterowane przyciskami na panelu obudowy (Budowa Klasy1)
• kable zasilające i sygnałowe
• komplet blaszek testowych
• pedał zdalnego uruchamiania
• instrukcja obsługi i certyfikat CE
• osłona soczewki
• specjalna lupa do kontroli precyzji nanoszonych znakowań

Konfiguracja:

Źródło lasera

20W/30W/50W/100W

Galvonometr

GalvoTech

Karta sterująca/oprogramowanie

Ez-Cad PL w najnowszej opcji

F-lens and Beam combiner mirror

Singapore Wavelength

Komputer

Sterownik Laptop (opcja)

Zasilanie

Taiwam Meanwell

Akcesoria

Przycisk nożny, przewód zasilający

System pozycjonowania

Double Red Focus System

Zasilanie

230V 50Hz

Informacje o urządzeniu i jego konfiguracji:

Więcej mocy i przestrzeni dla maksymalnej elastyczności. Nasza znakowarka Pixo Laser może to wszystko!
Panel sterowniczy operatora zawiera blokadę/odłączenie głównego źródła zasilania, laserowy włącznik i wyłącznik kluczykowy zapobiegający niepożądanemu użyciu maszyny, świetlny przycisk załączania / wyłączania źródła lasera.

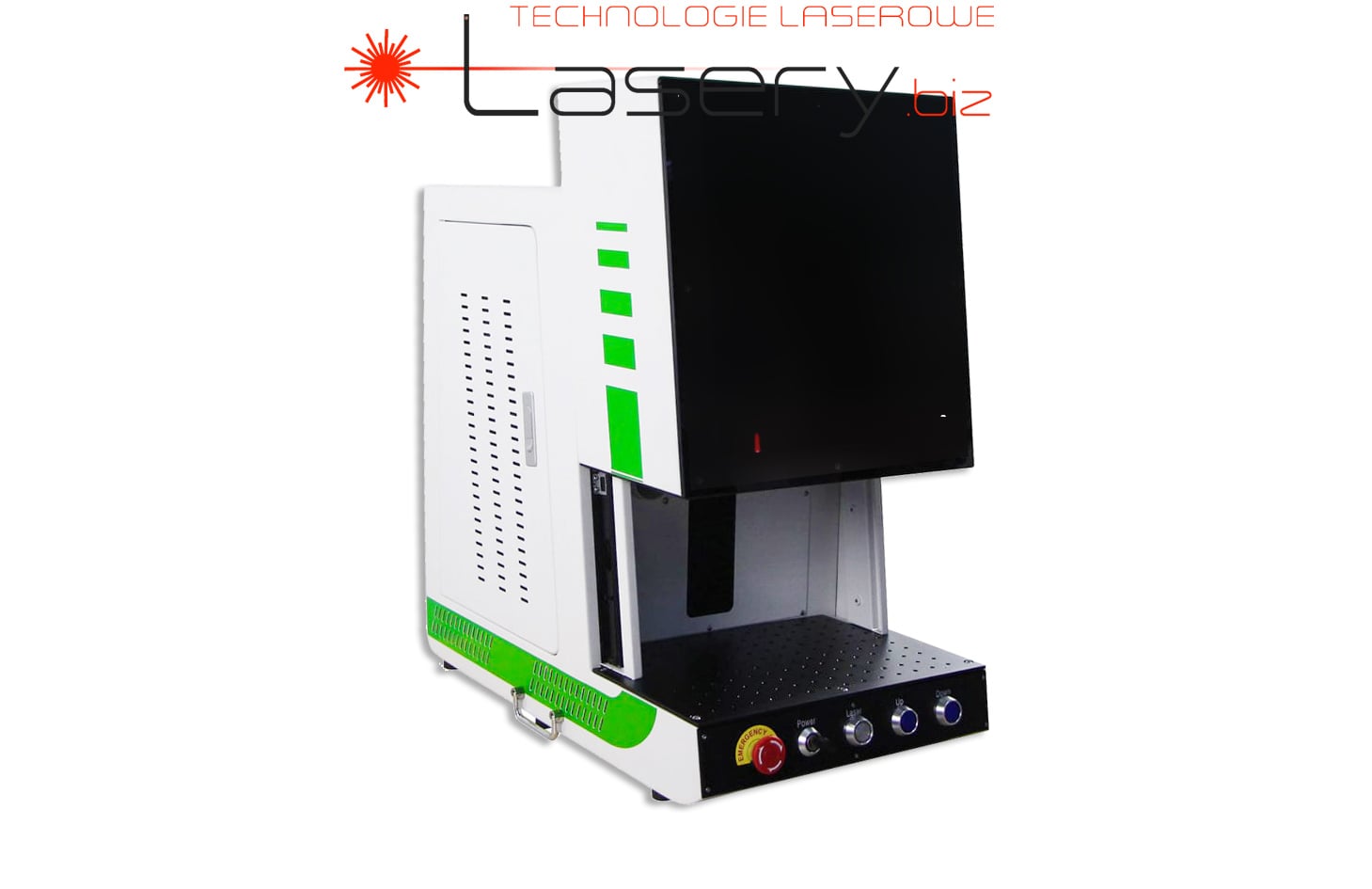

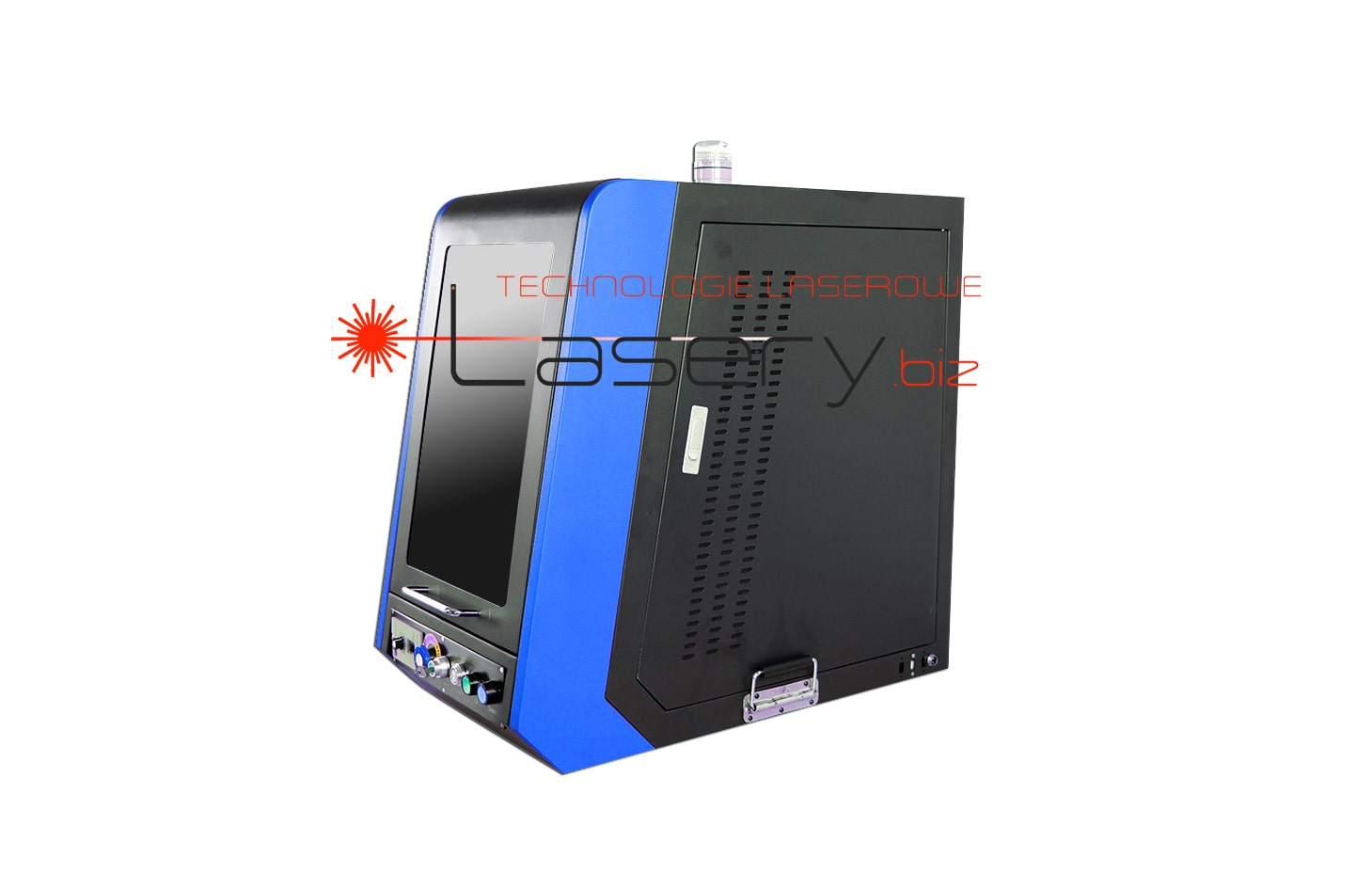

W zamkniętej obudowie klasy 1 drzwi przednie systemu laserowego posiadają opatentowany system bezpieczeństwa, zaprojektowany w celu zapobieżenia przygnieceniu, zmiażdżeniu, przecięciu lub jakiejkolwiek innej formie uszkodzenia operatora.
Cechy konstrukcji obudowy takie jak anodyzowana twardą anodą aluminiowa oraz stalowa konstrukcja, ergonomiczne elementy konstrukcyjne, płyta narzędziowa rastrowa z otworami montażowymi dla przystawki rotacyjnej czy programowalnego podajnika detali oraz opcjonalny komputer PC zamontowany ramieniu obrotowym.
Rozległy obszar roboczy i szeroki wybór soczewek sprawia, że Znakowarka Laserowa Pixo Laser jest naszym najbardziej elastycznym systemem.
Znakowarka Laserowa Pixo Laser posiada rozległy obszar roboczy z całej naszej gamy produktów. Dostępne w wielu konfiguracjach do znakowania wysokich i/lub dużych elementów, jak również dużych uchwytów części. Nożne uruchamiane procesu znakowania maksymalizują ergonomię pracy operatora.
Regulowania ręcznie lub automatycznie w zależności od budowy funkcja Z-Axis pozwala na szybkie i łatwe przełączanie między komponentami.
Wybór mocy lasera i różnorodność dużych soczewek ogniskowych zapewnia możliwość rozwiązania każdego zastosowania.

PRZYDATNE OPCJE:

  • Wykorzystaj nasze pełnowymiarowe urządzenie obrotowe do znakowania części radialnych 360°.

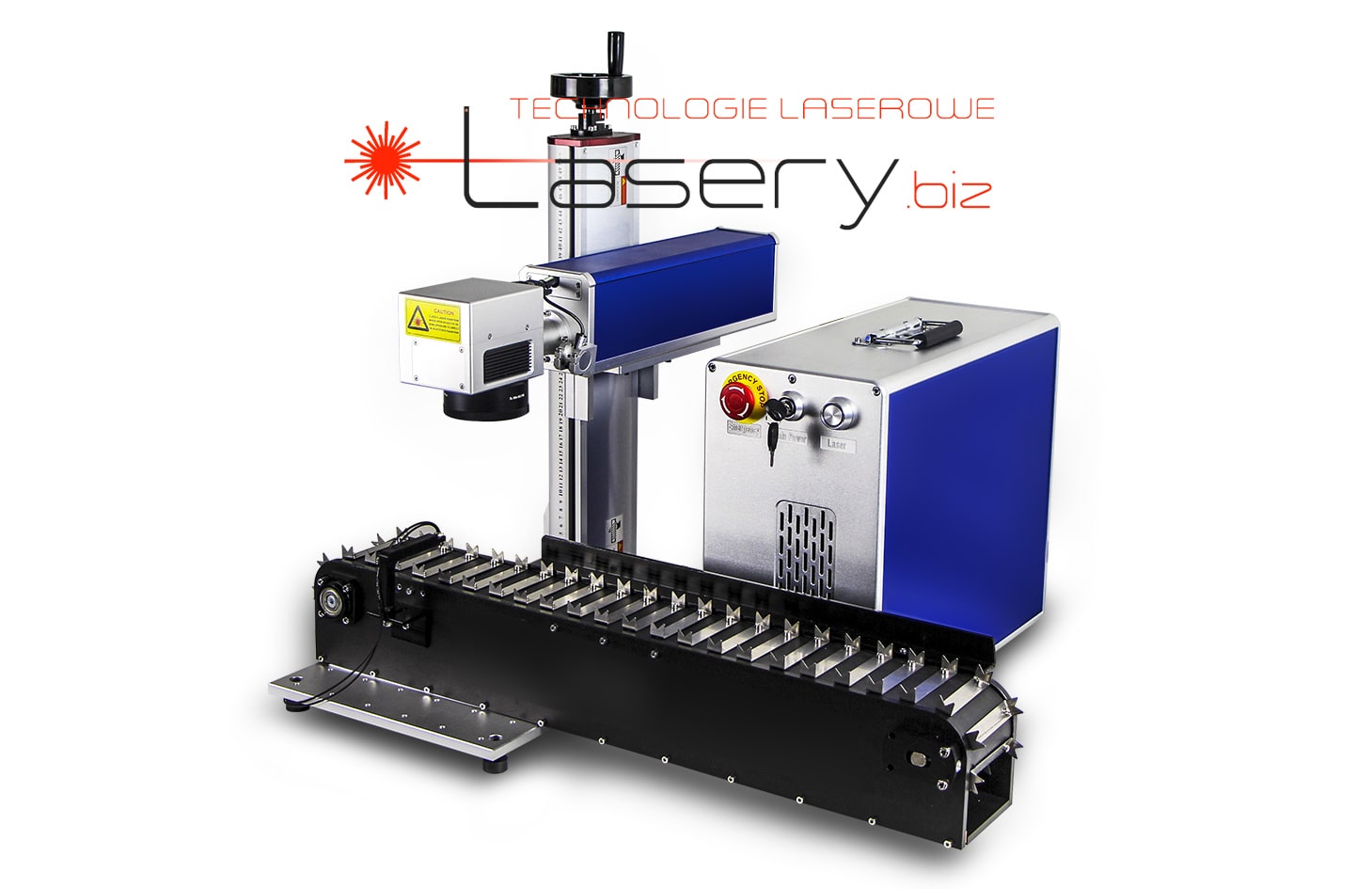

  • Dla ułatwienia znakowania seryjnego możemy doinstalować do systemu podajniki programowalne umożliwiające znakowanie wysokonakładowe. Podajniki eliminują konieczność podawania pojedynczych detali. Zmienia się tylko tacki z gotowymi do oznakowania seriami produktów. Podajniki są uniwersalne możemy je zaprogramować do każdego rodzaju detali niezależnie od kształtu czy wielkości detalu.
  • podajnik automatyczny do długopisów. idealny do znakowania dużych partii nie tylko długopisów.
  • Podajniki pracują również jako rozszerzenie powierzchni pracy znakowarki, w zakresie do 80cm w osi X do 30cm w osi Y, co za tym idzie jesteśmy w stanie nanieść na detalu o wymiarach 80cm x 30cm tak duże znakowanie

Cechu systemu

• Chłodzone powietrzem, bezobsługowa budowa dla zastosowań przemysłowych.
• Standardowe źródło Lasera Fiber Laser o mocy od 20 do 100 W

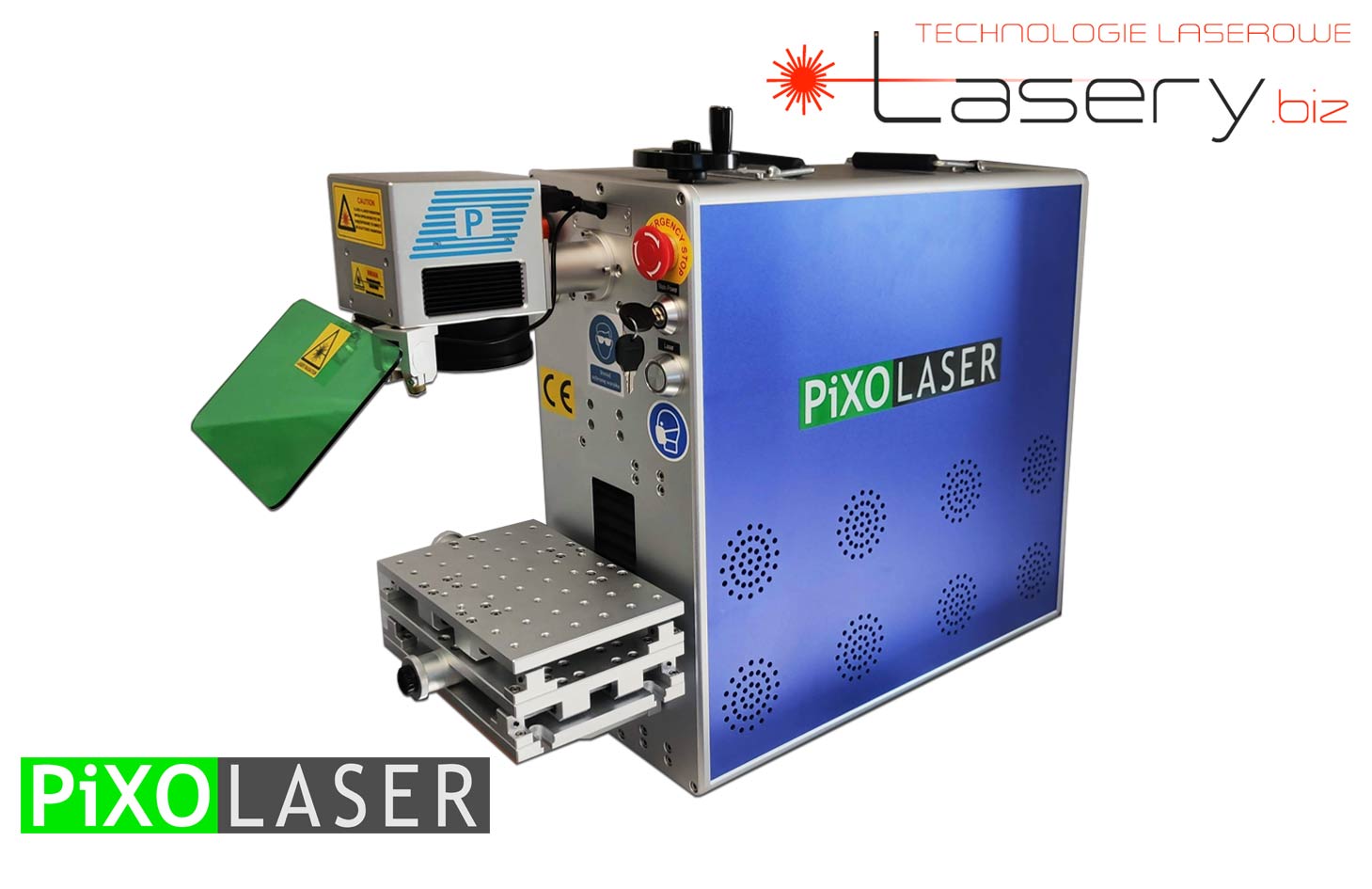

• Opcjonalne źródło lasera MOPA Fiber Laser o mocy od 20 do 100 W z możliwością wyboru kształtu fali
• Frontowe drzwi w modelach obudowy klasy 1 z wbudowaną funkcją bezpieczeństwa
• Elektryczna regulacja ogniskowej osi Z dla modeli z obudowa klasy 1
• Duża rastrowa powierzchnia stołu roboczego z szybka możliwością instalacji przystawek
• Dla obudów klasy 1 - tryb automatyczny z automatycznym rozpoczęciem pracy po zamknięciu drzwi bezpieczeństwa
• Szybkie ustawianie ogniskowej – system DualFocus
• Dostępne z różnymi soczewkami o ogniskowej od 160 mm do 420 mm
• Idealny do znakowania wszystkich metali, węglików spiekanych, materiałów malowanych, anodyzowanych i większości tworzyw sztucznych
• Kompleksowa roczna gwarancja z rozszerzeniem do 2 lat

W skład zestawu wchodzi: dostawa, szkolenie oraz instruktaż.

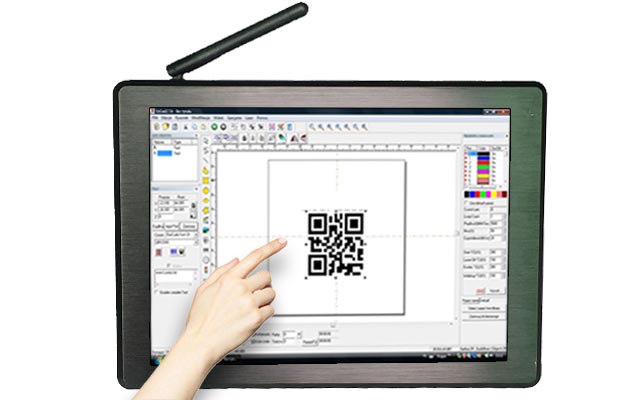

Oprogramowanie EZCAD PL Znakowarka Laserowa Pixo Laser współpracuje z komputerem PC, co pozwala operatorom na łatwe projektowanie, edycję i wybór programów laserowego grawerowania i znakowania.
Programowanie za pomocą oprogramowania EZCad PL umożliwia łatwe znakowanie tekstu, kodów kreskowych, kodów seryjnych i kodów daty, grafiki etc Program umożliwia też import plików przygotowanych w programach zewnętrznych takich jak: CorelDraw, AutoCAD, Adobe Illustrator i wiele innych.

Dzięki funkcji mapowania kolorów, w bardzo prosty i przejrzysty sposób można zadawać w jednej pracy różne parametry grawerowania dla różnych elementów projektu. Można więc ustawić aby efekt był w różnych odcieniach lub imitował 3D.

Dostępne opcje / akcesoria

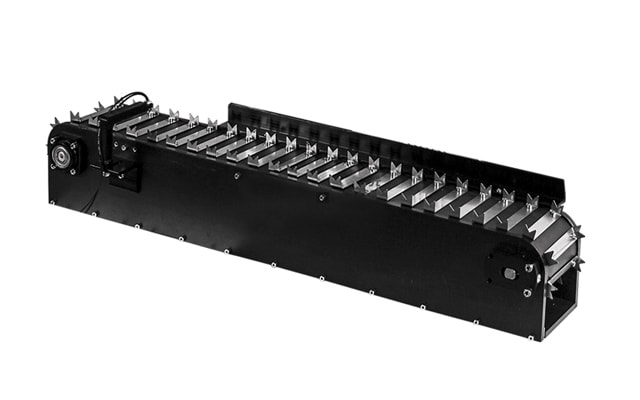

Podajnik do długopisów do znakowarki laserowej

Podajnik do długopisów (rozpoznaje puste miejsca)

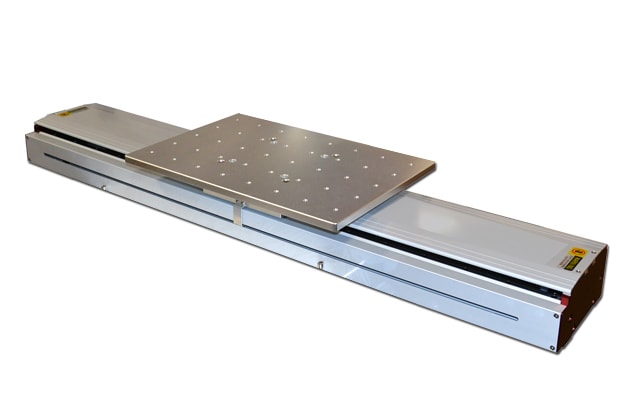

Podajnik osi x, programowalny 70cm oraz 80cm

Podajnik osi X, programowalny 70cm oraz 80cm

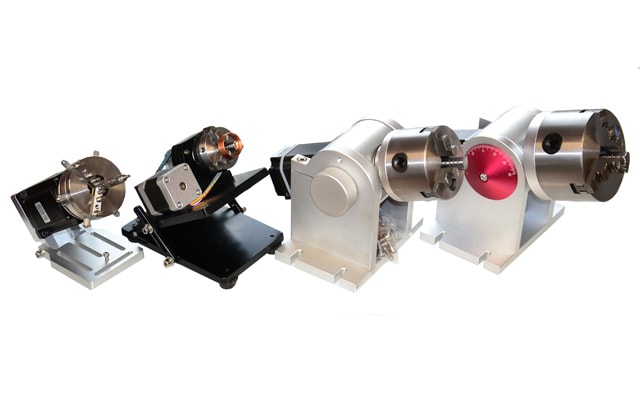

Przystawki obrotowe, planetarne - 4 rozmiary pracy do 20cm

Przystawki obrotowe, planetarne - 4 rozmiary pracy do 20cm

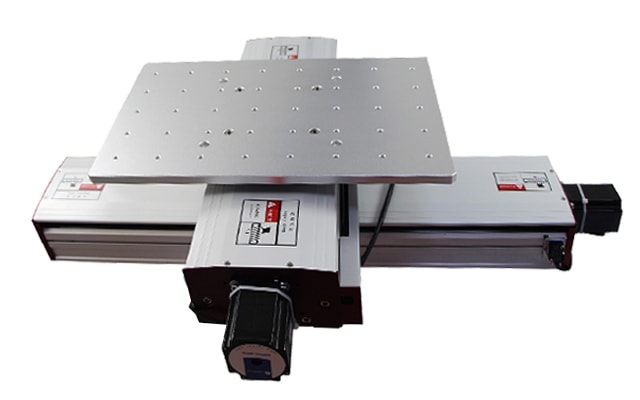

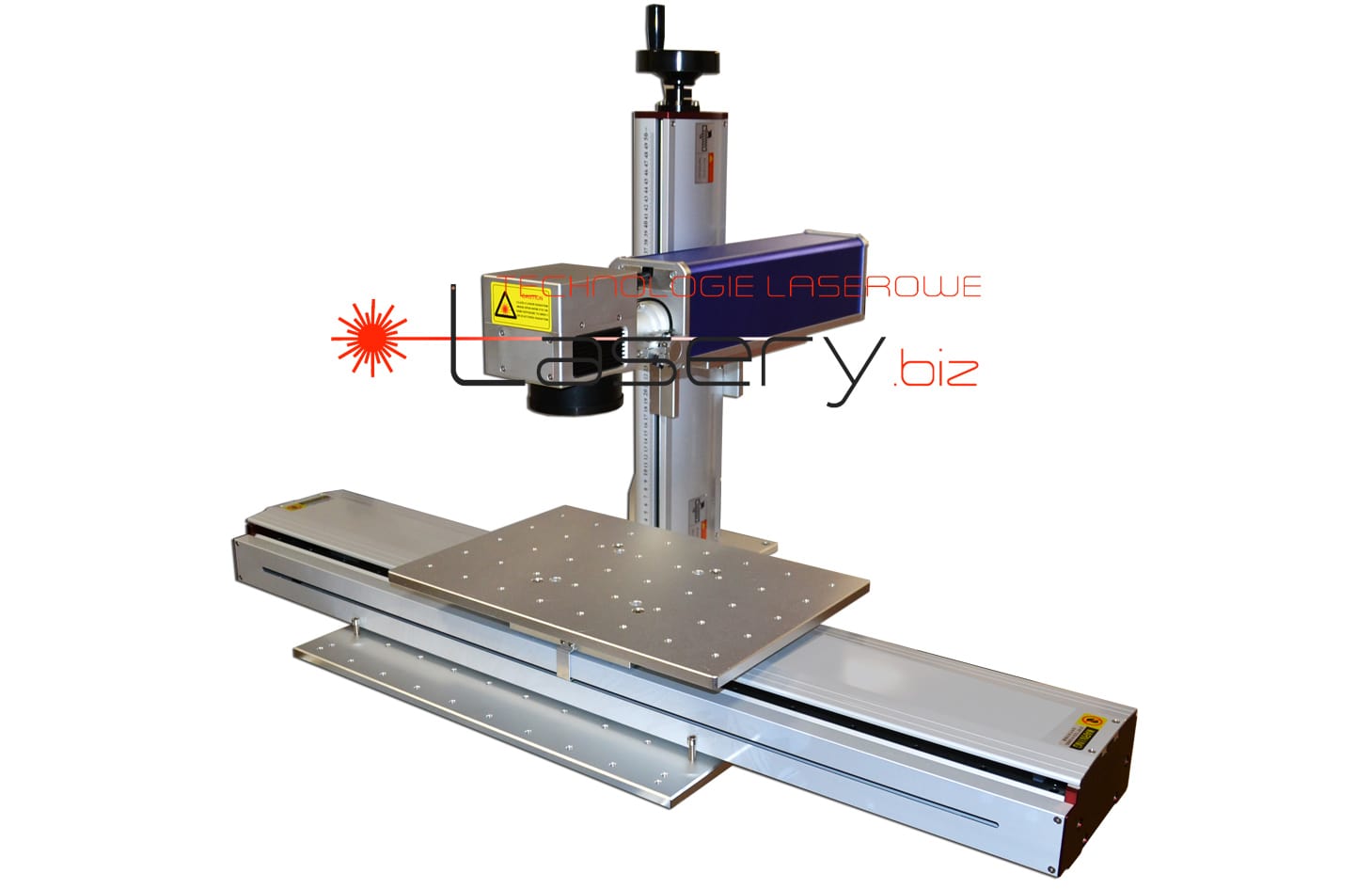

Podajnik XY programowalny oś X 70 i 80cm oś Y 30cm

Podajnik XY programowalny oś X 70 i 80cm oś Y 30cm

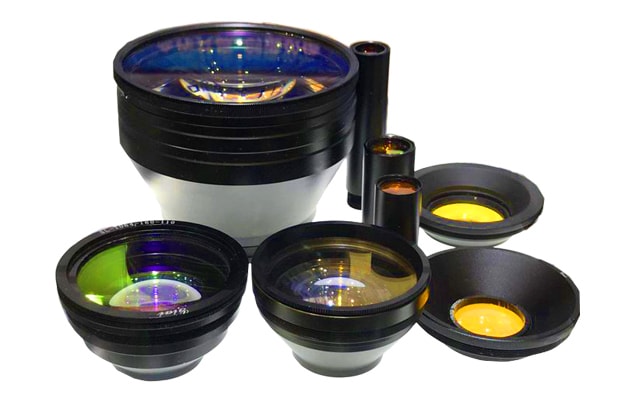

Dodatkowe soczewki: F100 (75x75 mm)  / F163 (110x110 mm) / F210 (150x150 mm) /  F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) /  F350 (250x250 mm) / F420 (300x300 mm)

Dodatkowe soczewki: F100 (75x75 mm) / F163 (110x110 mm) / F210 (150x150 mm) / F254 (175x175 mm) / F290 (200x200 mm) / F330 (230x230 mm) / F350 (250x250 mm) / F420 (300x300 mm)

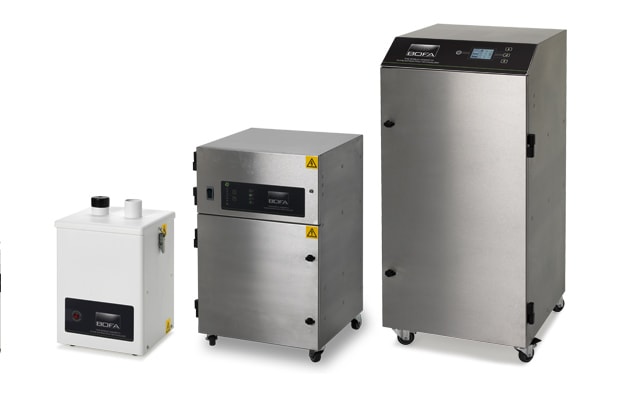

Filtracja spalin - BOFA . Filtry BOFA

Filtracja spalin - BOFA . Filtry BOFA

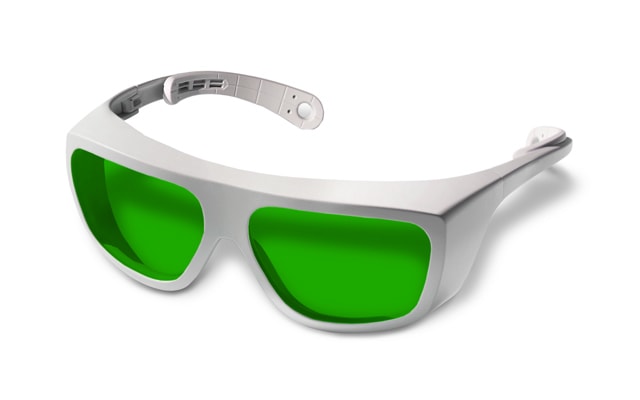

Dodatkowe okulary dla operatora znakowarki

Dodatkowe okulary dla operatora znakowarki

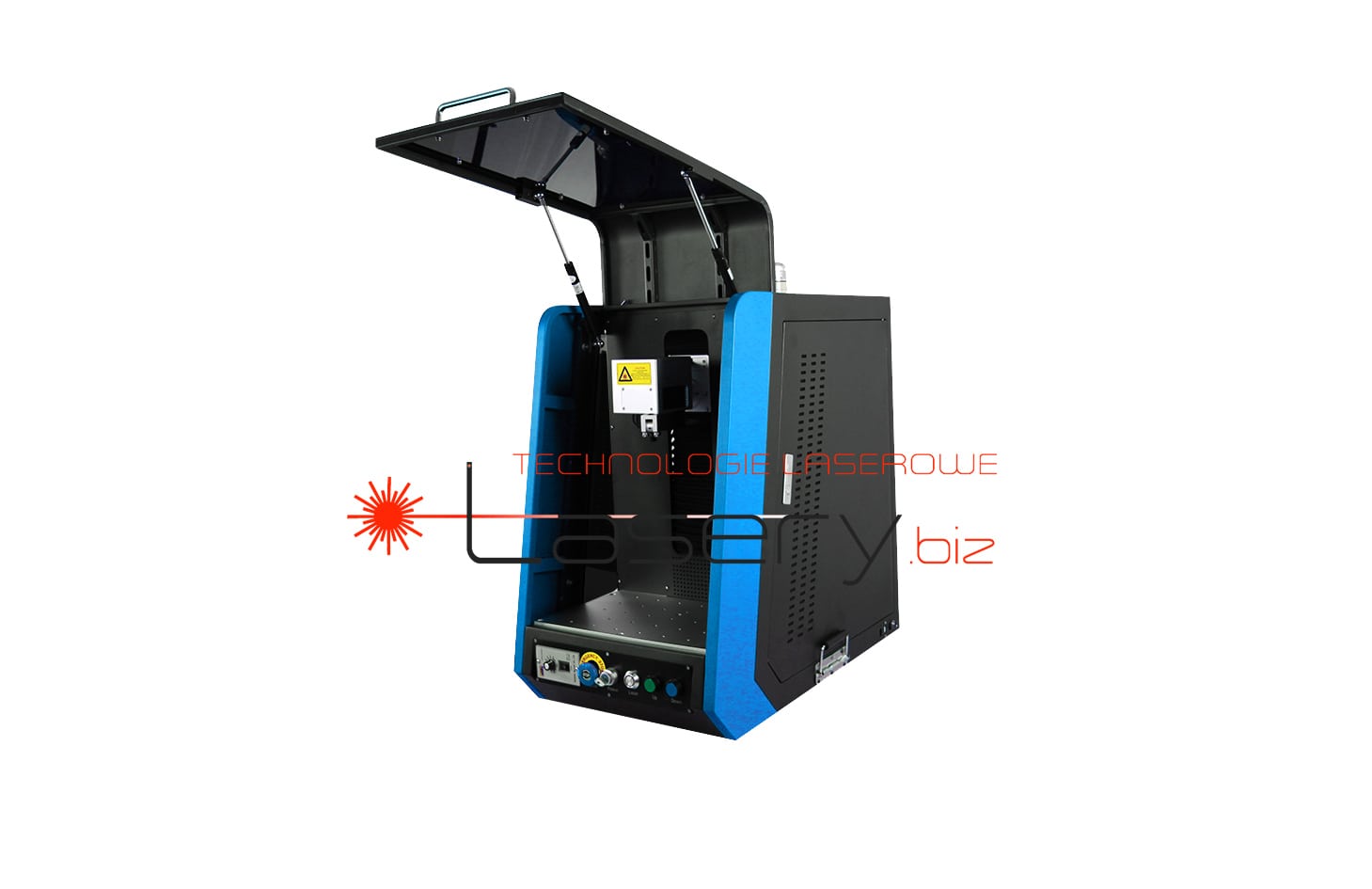

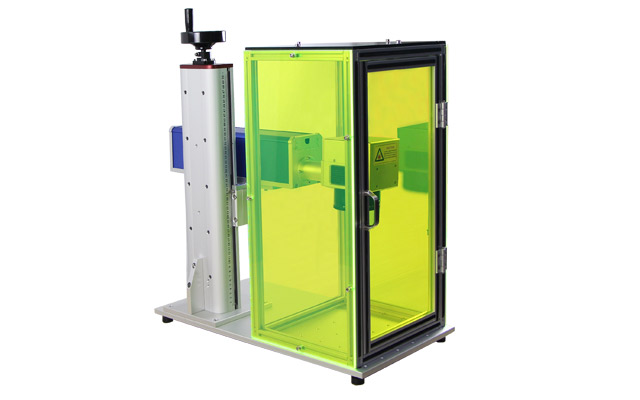

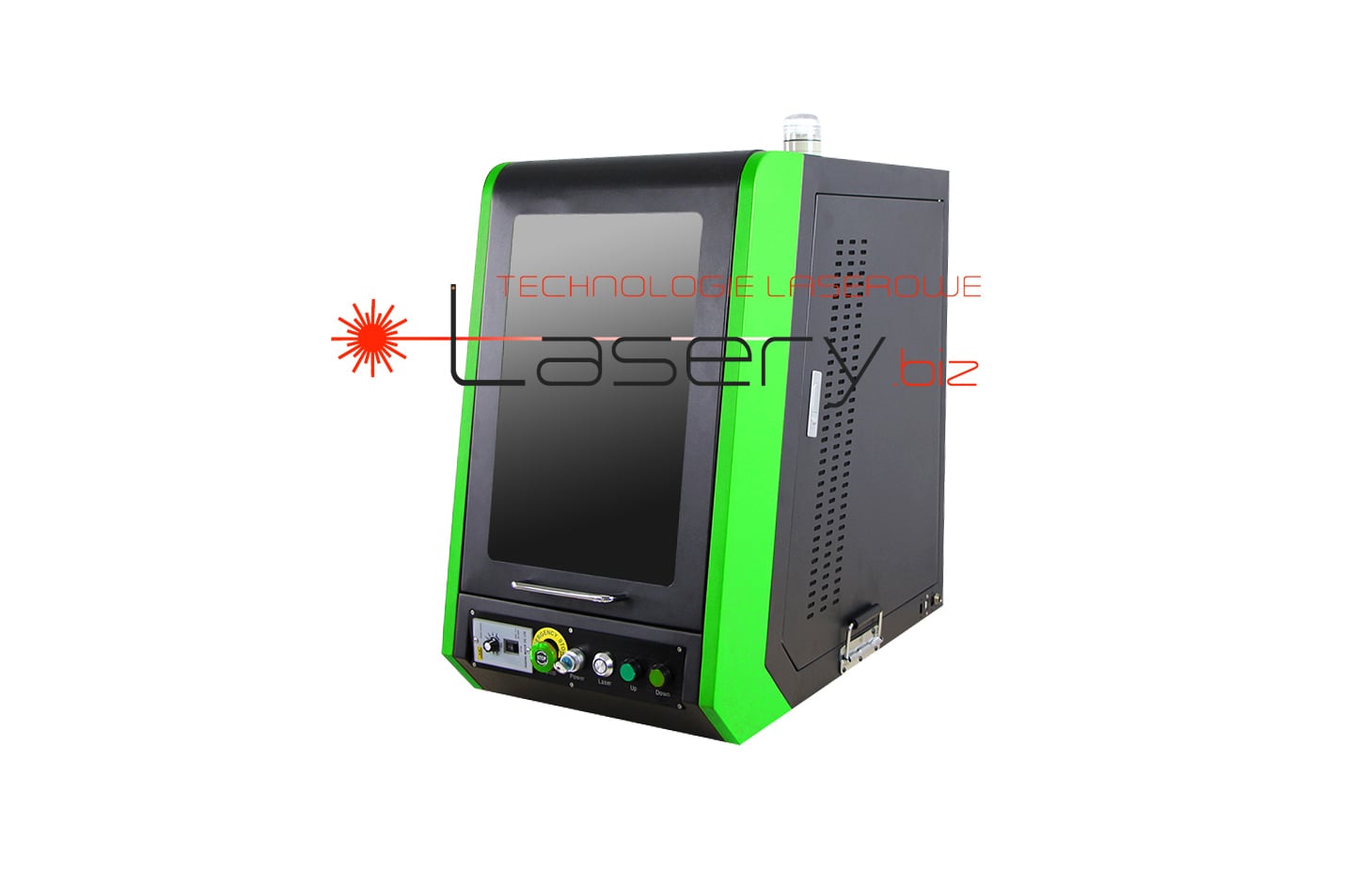

Obudowa Klasy 1 do lasera Klasy 4 stosowane w wersjach EKO Split i EKO Kompakt

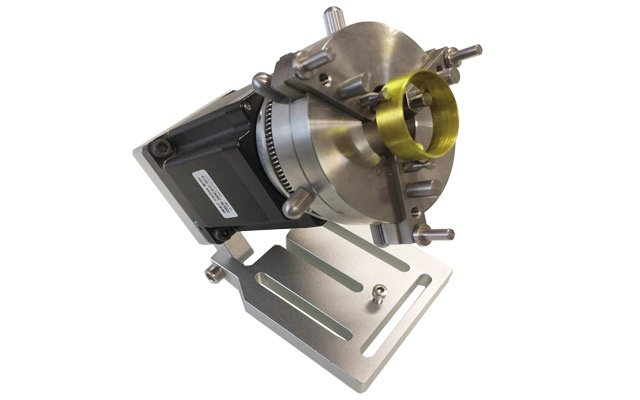

Przystawka do znakowania i grawerowania obrączek. Znakowanie wewnątrz i na zewnątrz obrączek

Przystawka do znakowania i grawerowania obrączek. Znakowanie wewnątrz i na zewnątrz obrączek

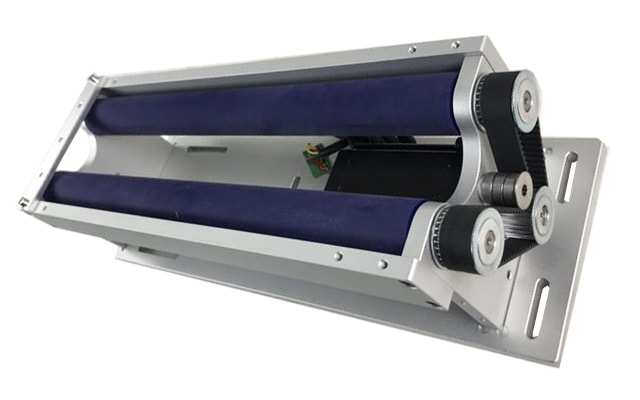

Specjalistyczna przystawka obrotowa do rur do znakowarek

Specjalistyczna przystawka obrotowa do rur do znakowarek

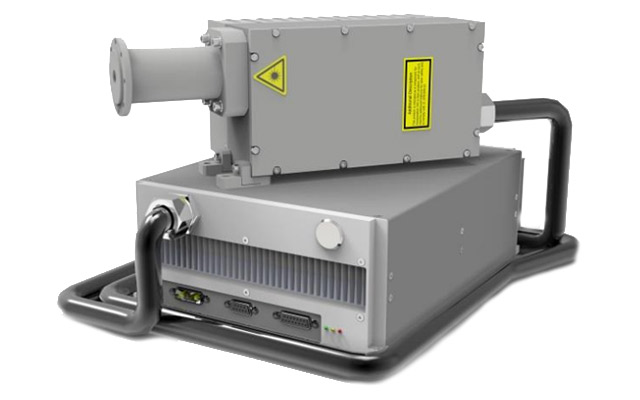

Green Laser Source Znakowarka Laserowa Green Laser - dostępne źródło

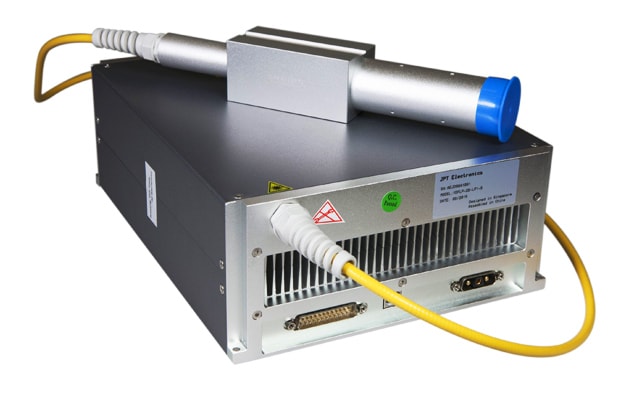

Źródła o mocy 20W 30W 50W 75W 100W typ Fiber MOPA CO2 UV Green

Źródła o mocy 20W 30W 50W 75W 100W typ Fiber MOPA CO2 UV Green

Dostępne źródła znakowarki laserowej: UV Laser, IR Laser, Co2 RF, Fiber Laser, YAG Diode end pump, Green Laser, MOPA

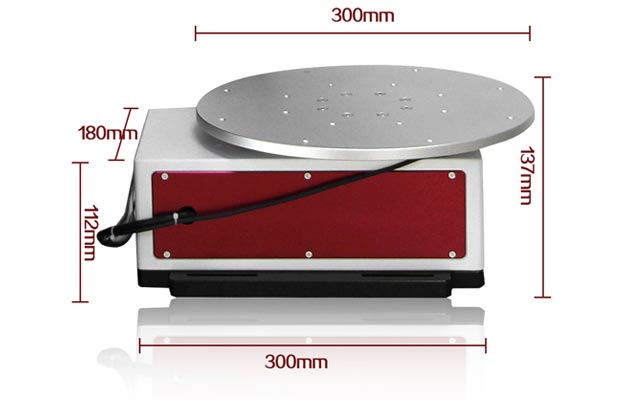

Podajnik programowalny obrotowy do znakowarki

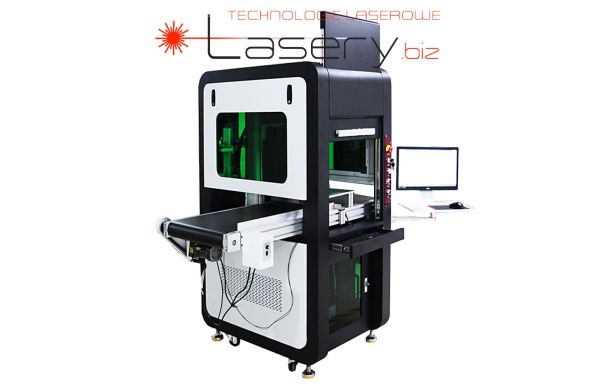

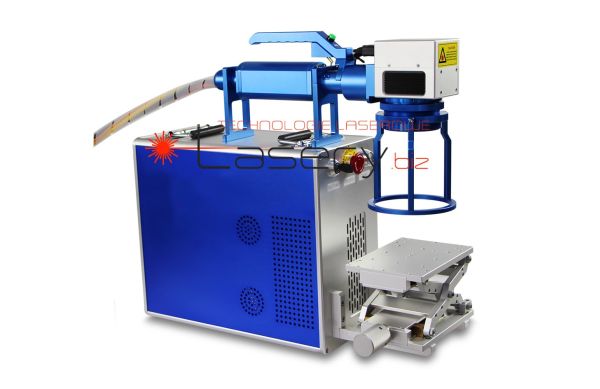

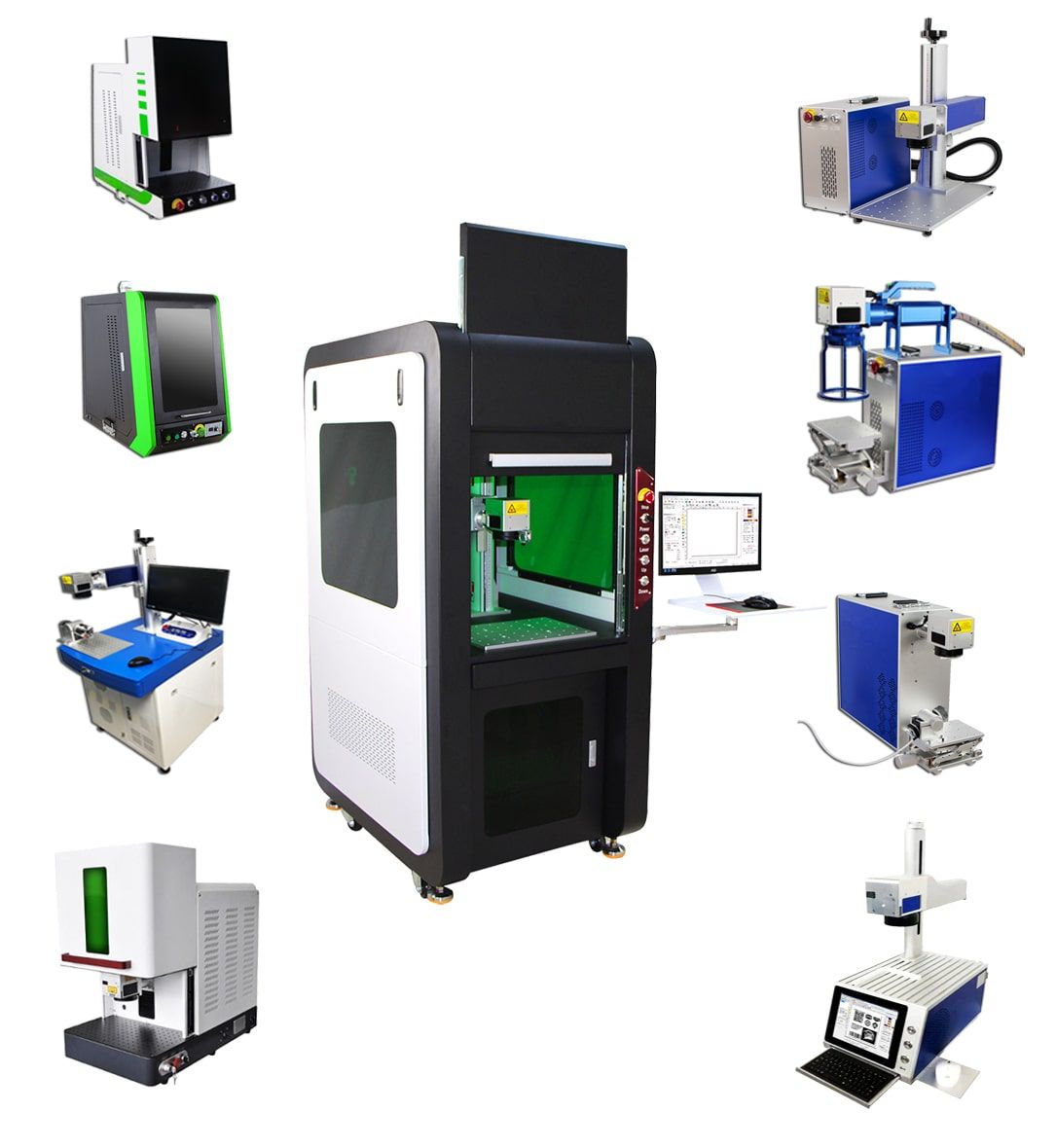

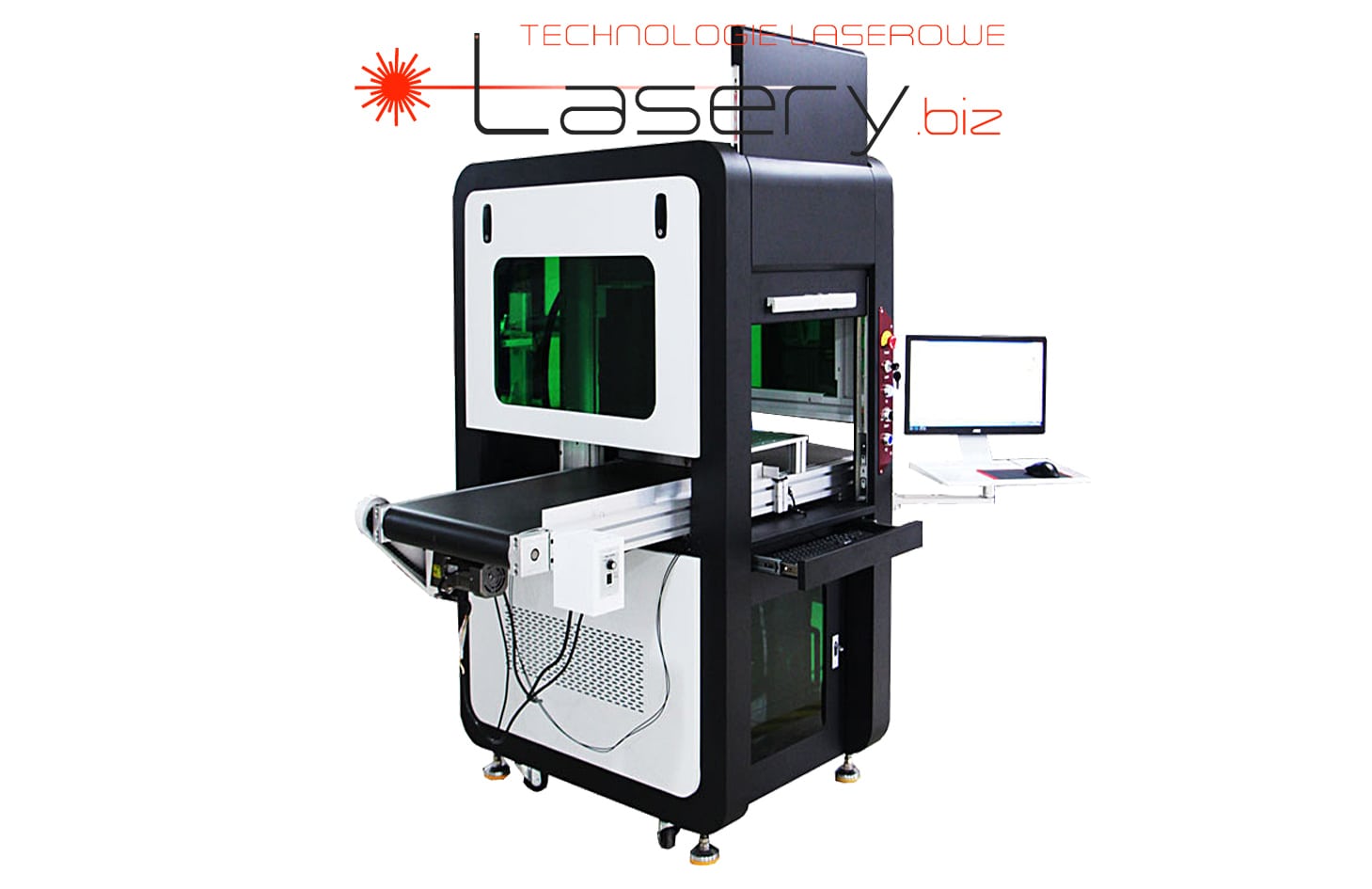

Przykładowe konfiguracje naszych znakowarek

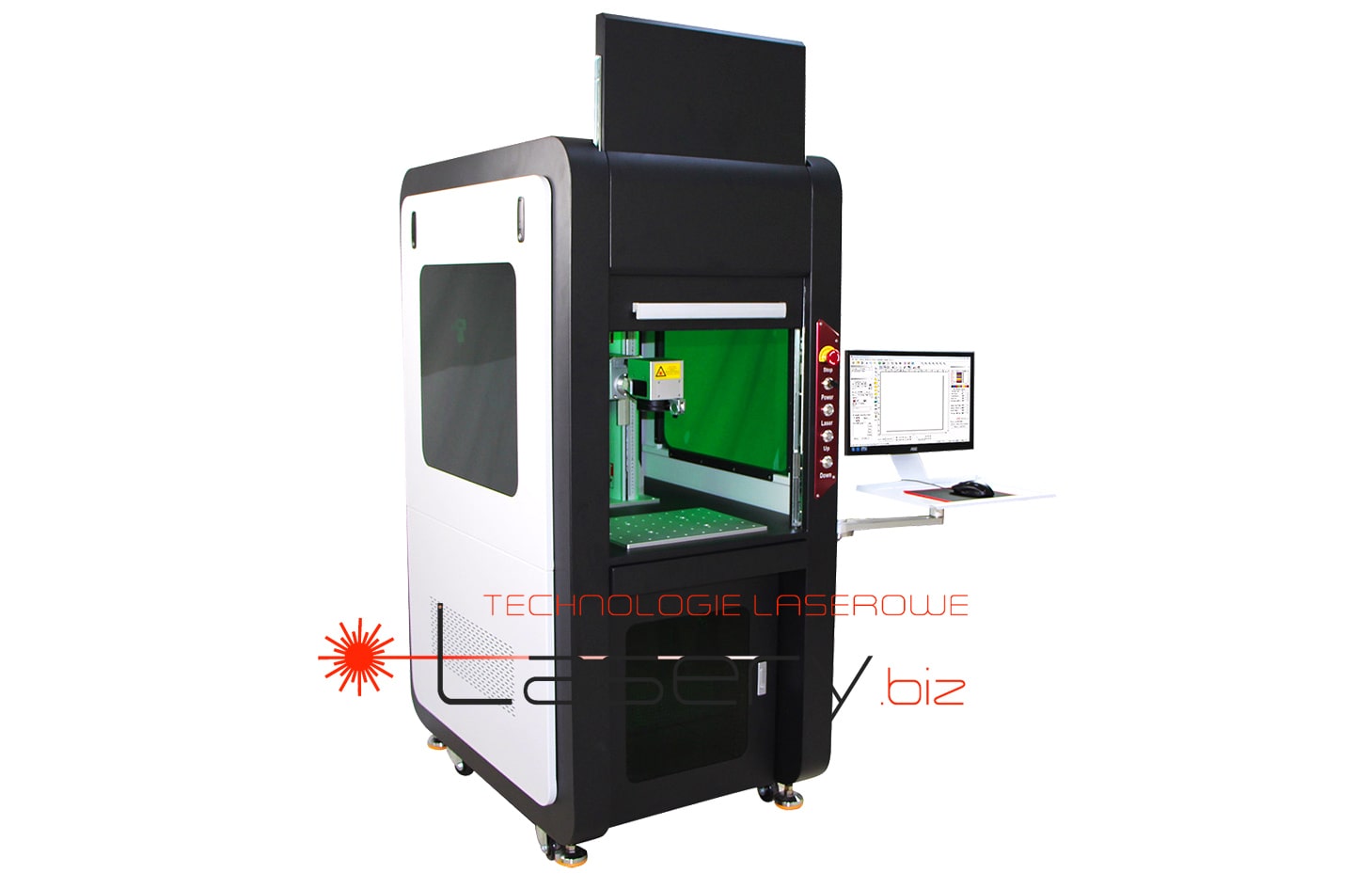

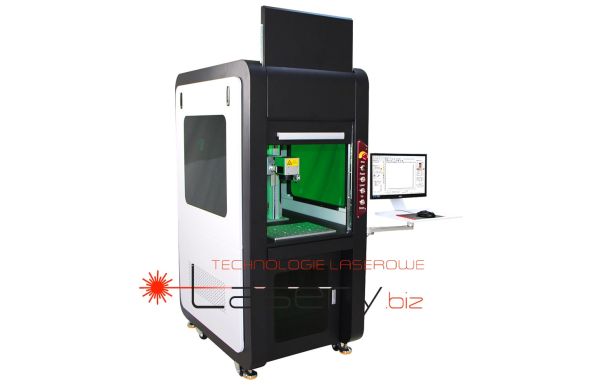

W ofercie: różne klasy bezpieczeństwa budowy znakowarek. W ofercie zabudowy klasy 1 oraz klasy 4. Drzwi podnoszenie drzwi ręczne lub wspomagane siłownikami, obudowy klasy 1 – nie wymagają stosowania okularów przez operatora. W opcji podajniki oraz przystawki rotacyjne.

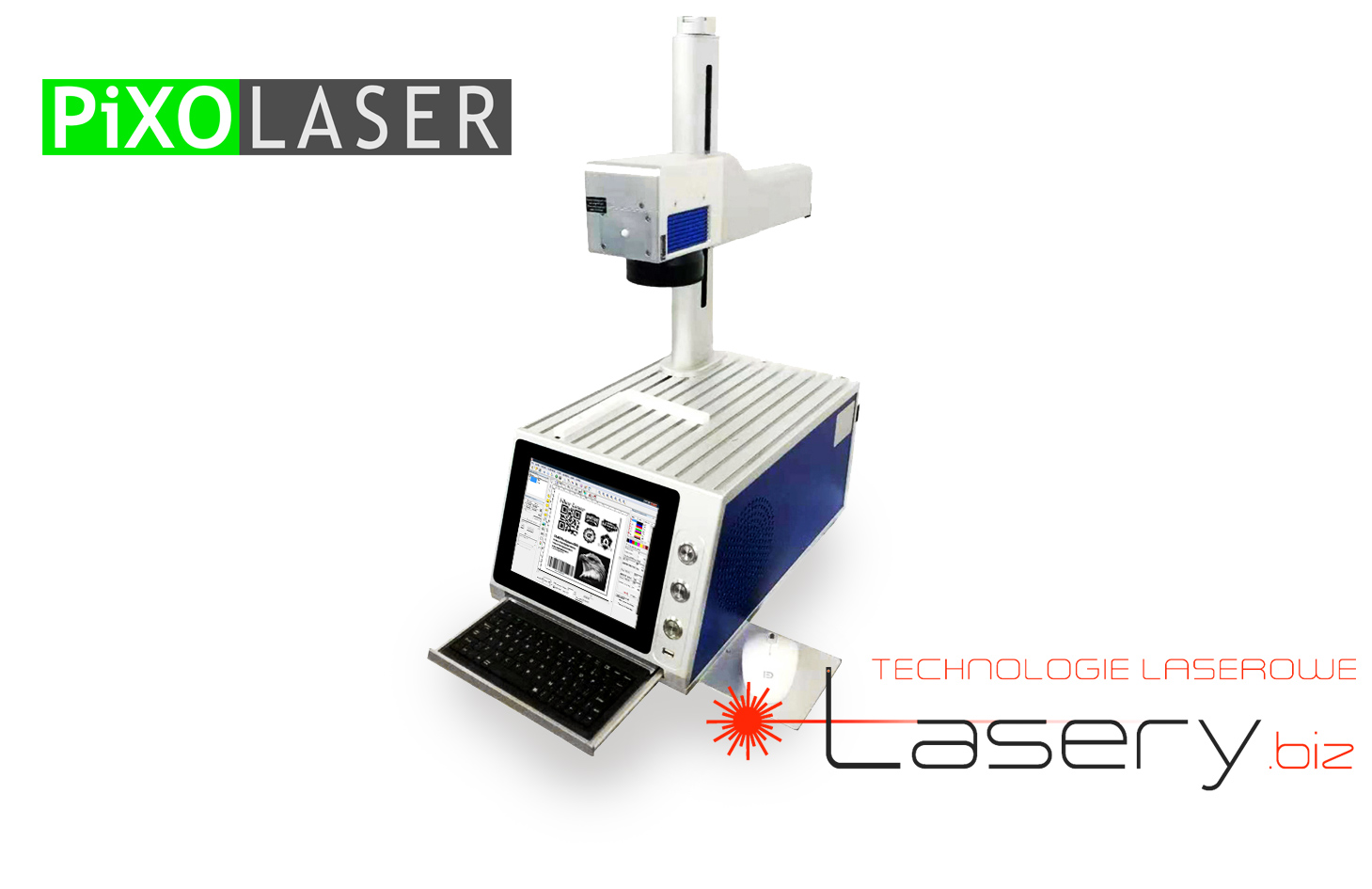

  • Znakowarka laserowa PiXO Laser
