Ploter laserowy do cięcia koronek 120x0cm

Pixo Laser - Co2 RECI

Ploter Laserowy 120x40cm  model: PL1240 lace

  • mocy 60W do 150W
  • polu pracy 120x40cm
  • zmotoryzowany, podajnik materiału
  • kamera pozycjonująca
  • systemy offline pracujący bez komputera
  • pracują przez WiFi, ethernet i USB
  • Polskie oprogramowanie
  • najlepsze na rynku tuby laserowe RECI 10.000 godzin

Masz wątpliwości? Zapraszamy do zadania pytania przez formularz. Nasi handlowcy wyślą Tobie ofertę w przeciągu kilku minut!

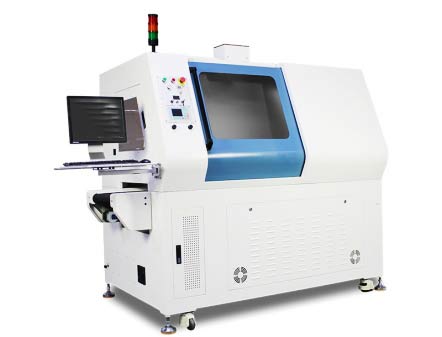

MODEL PiXo Laser Linerge Koronki

  • Moc lasera ≤150W
  • Laser Typ rury CO2
  • Powierzchnia obróbki 1240×400mm
    Kamera Piksele SCCD:18 milionów pikseli
  • Zakres widzenia kamery SCCD: 1240mm×400mm
  • Prędkość cięcia 300~500mm/s
  • Moc brutto 3,6KW
  • Pomiar (dł. × szer. × wys.) 2455×1200×2100
  • Format systemowy/zgodny z systemem Windows XP/7/8/10.AI,PLT,DXF,BMP,JPG,JPGP,PNA,TIF
    Waga 821KG
  • Zasilanie 230V,50Hz/60Hz,10A
  • Wymagania środowiskowe Temperatura 10-30 ℃
  • Kondensacja wilgotnego powietrza 30-80%

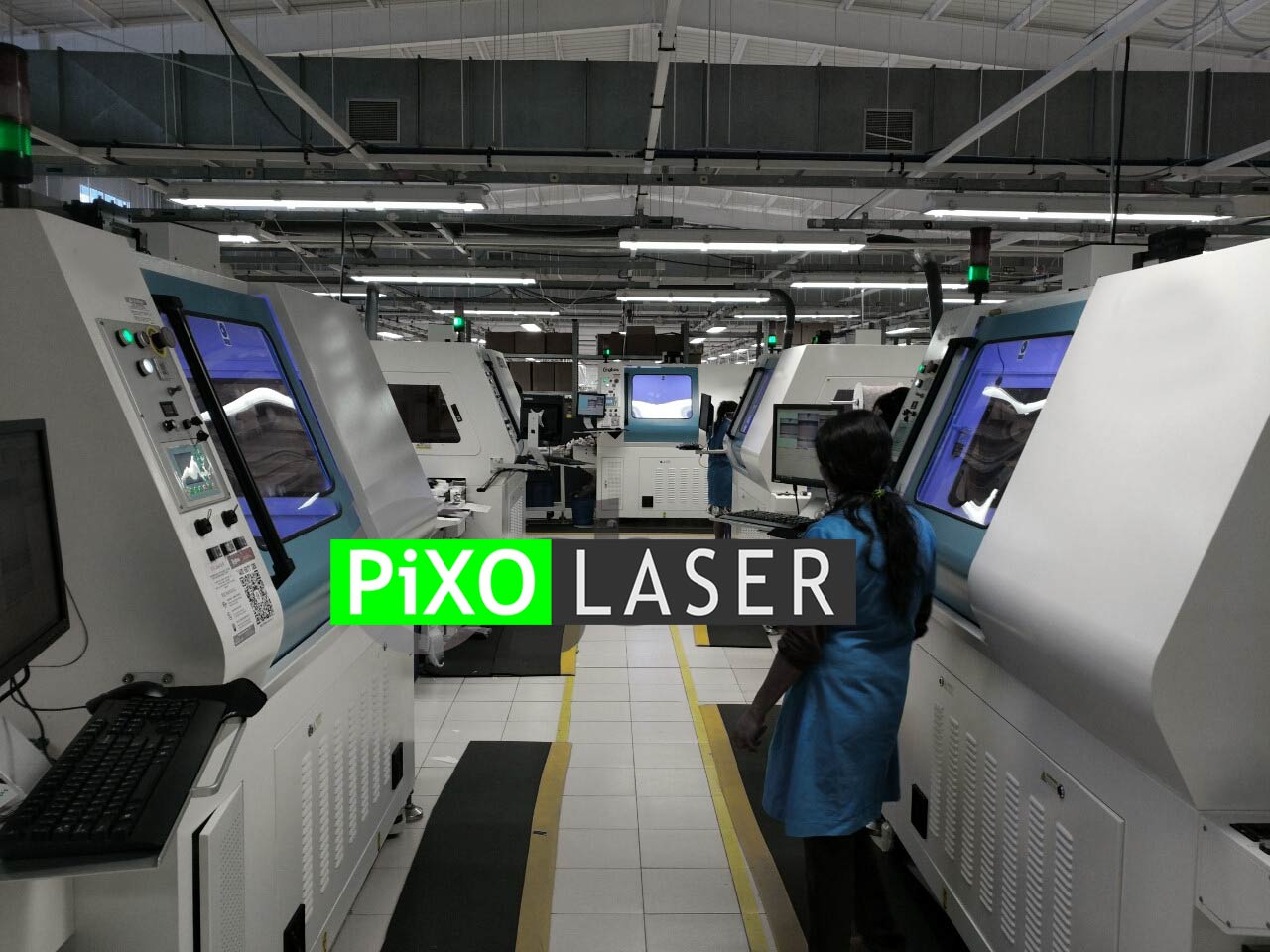

Laser Do Koronek 1

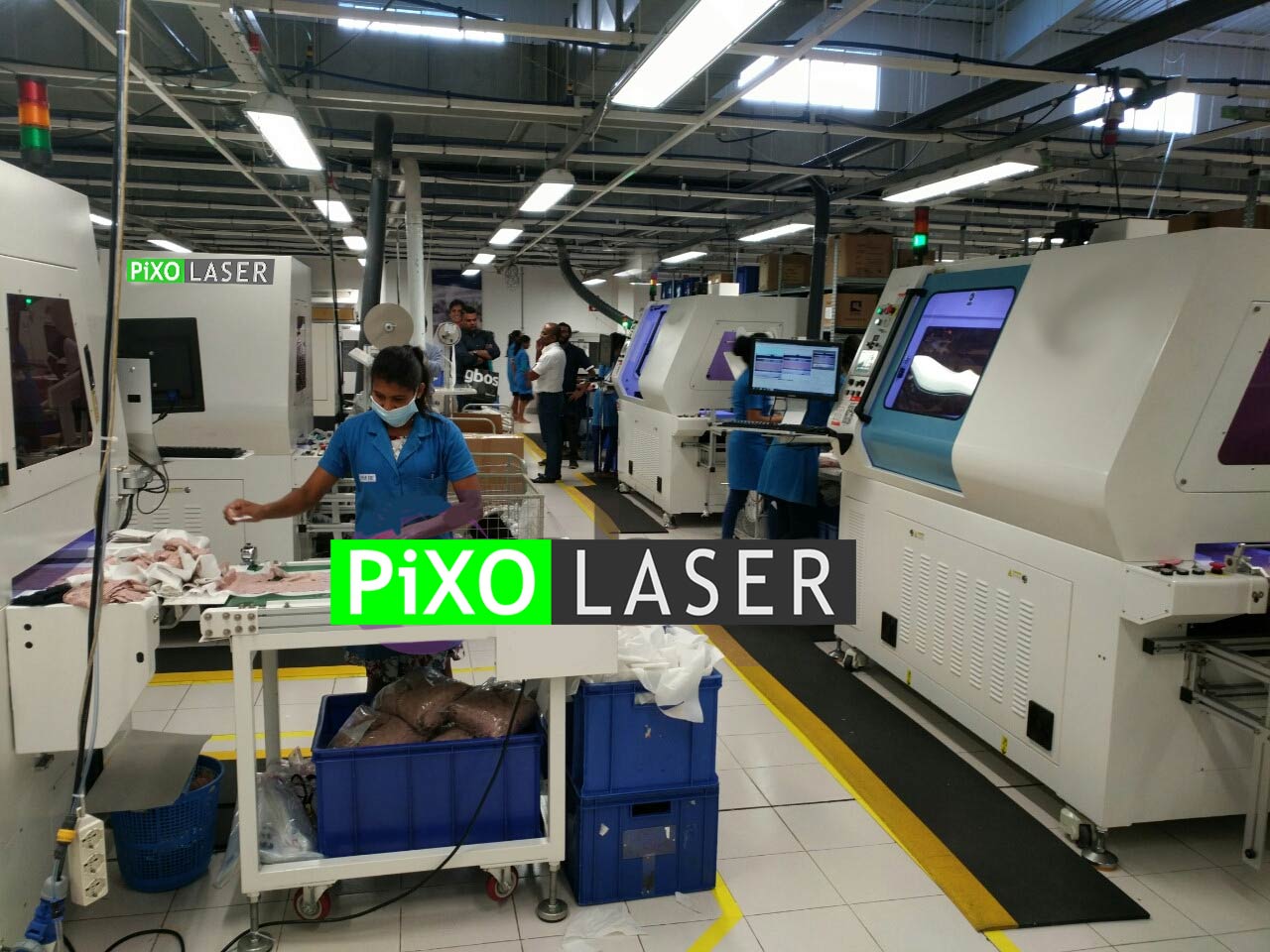

Laser Do Koronek 2

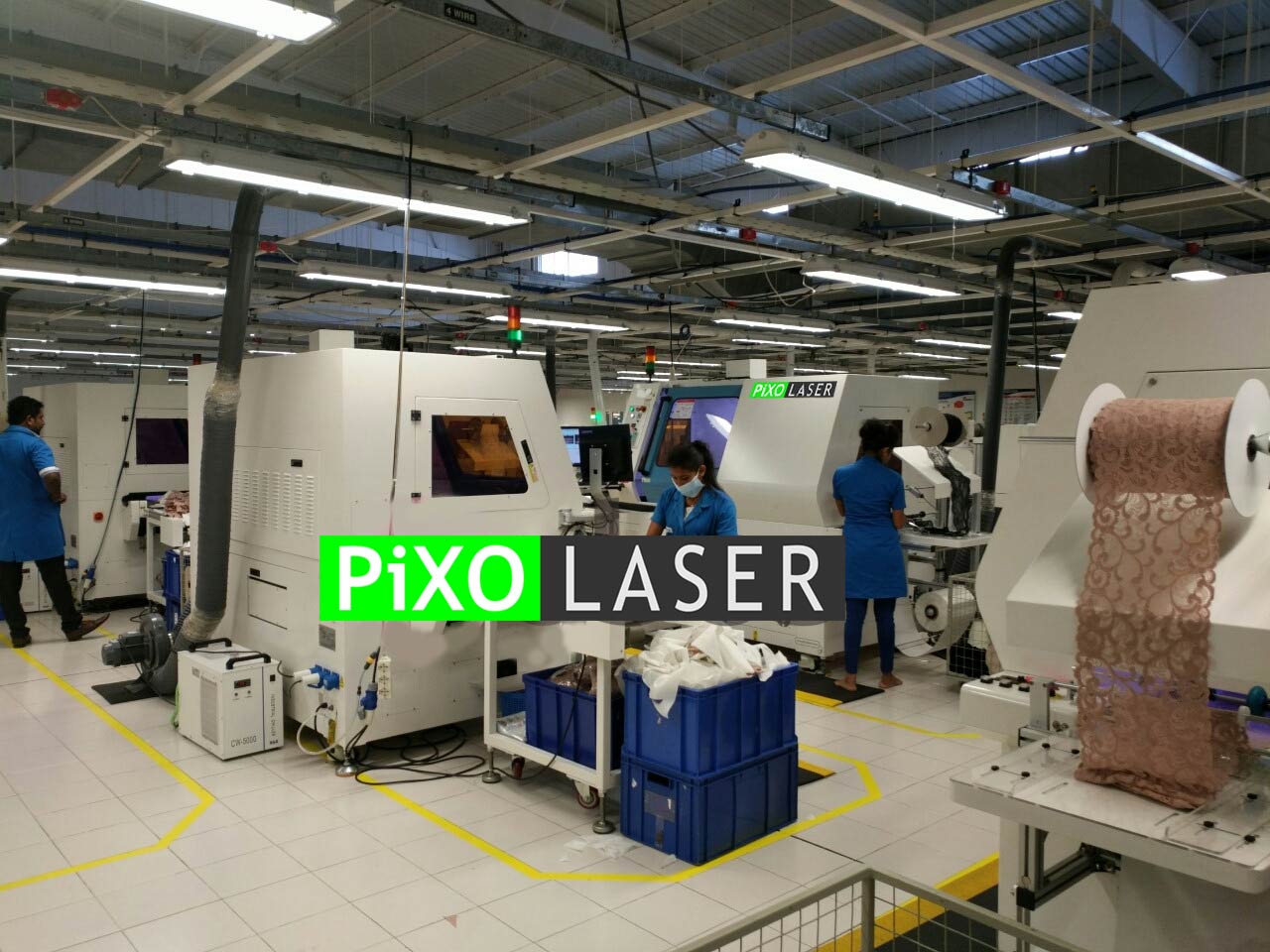

Laser Do Koronek 3

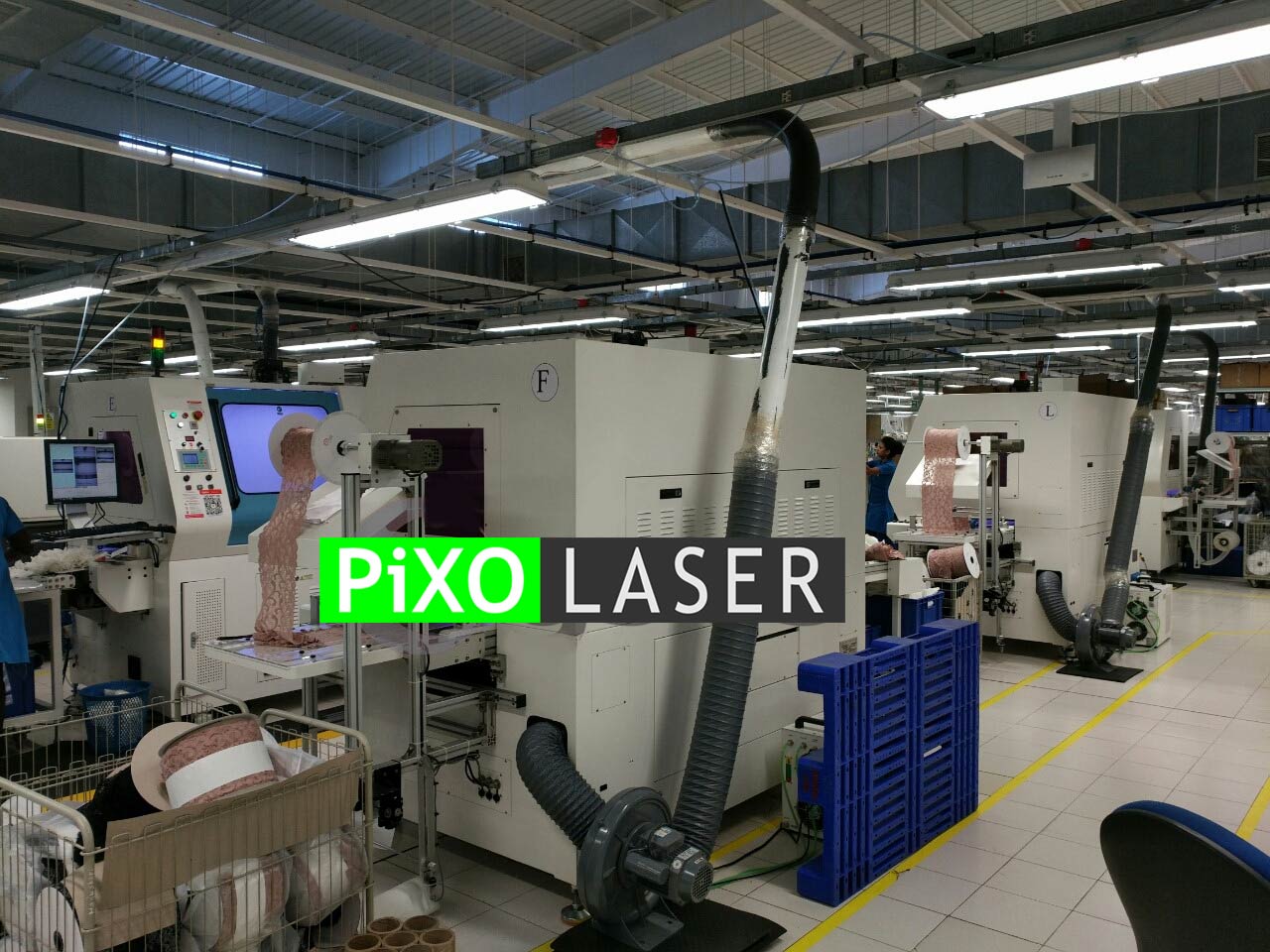

Laser Do Koronek 4

Główne cechy

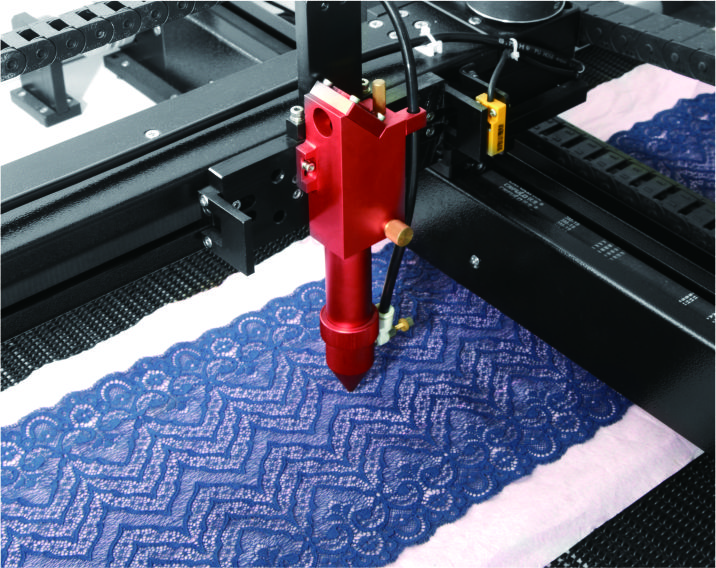

1. Specjalnie opatentowane urządzenie do cięcia koronek z kamerą SCCD - wizualne urządzenie do odczytu (Patent z Chin) + inteligentne oprogramowanie do automatycznego odczytu i cięcia.
2. Kompaktowa konstrukcja, zwiększająca stabilność i dokładność.
3. Konstrukcja z normami CE, Automatyka, Integracja kompaktowa konstrukcja.
4. High Definition Industrial Camera do automatycznego odczytu, pełny odczyt stołu roboczego tylko potrzeba 1 razu.
Obszar roboczy: 1200x400mm, mała i duża konstrukcja tnąca z wysoką precyzją.
5. Duży rozmiar roboczy cięcia wielostanowiskowego, układ multi-design jeden raz, oszczędność materiału, oszczędność czasu. Technologia jednokrotnego formowania, redukcja procesu, oszczędność pracy, bardziej dokładne i wydajne.
6. Żadnych braków, precyzja cięcia ±0.5 mm.
7. High Precision of Conveyor System dla materiałów miękkich (Patent z Chin).
8. Działanie bez nadzoru.
9. Lampa ostrzegawcza przypominająca o stanie pracy maszyny laserowej, wygodna dla obsługi inżyniera. 8. Jeden inżynier może kontrolować więcej maszyn.
10. Czas i wydajność: Ulepszony czas cięcia: 15 sekund dla czasu odczytu z kamery + cięcie elementów (4szt.)+ podawanie,
Średnia dzienna wydajność: 9000~10000szt./dobę /10 godzin 2,5 raza więcej niż tradycyjne cięcie ręczne (zgodnie z koronką i wzornictwem)
11. Pass rate: Ponad 98%.



Ploter do cięcia koronek:

  • Inteligentna kamera przemysłowa

  • Całkowicie automatyczna obsługa bezobsługowa

  • System rozpoznawania wzrokowego specyficznego dla koronki (patent)

  • Tkanina elastyczna Smart, system precyzyjnego podawania (patent)

  • Konstrukcja automatyczna zgodna z europejskimi normami bezpieczeństwa CE

  • Dedykowany system rozpoznawania wzrokowego opracowany specjalnie do optymalizacji koronek, automatycznego rozpoznawania i cięcia

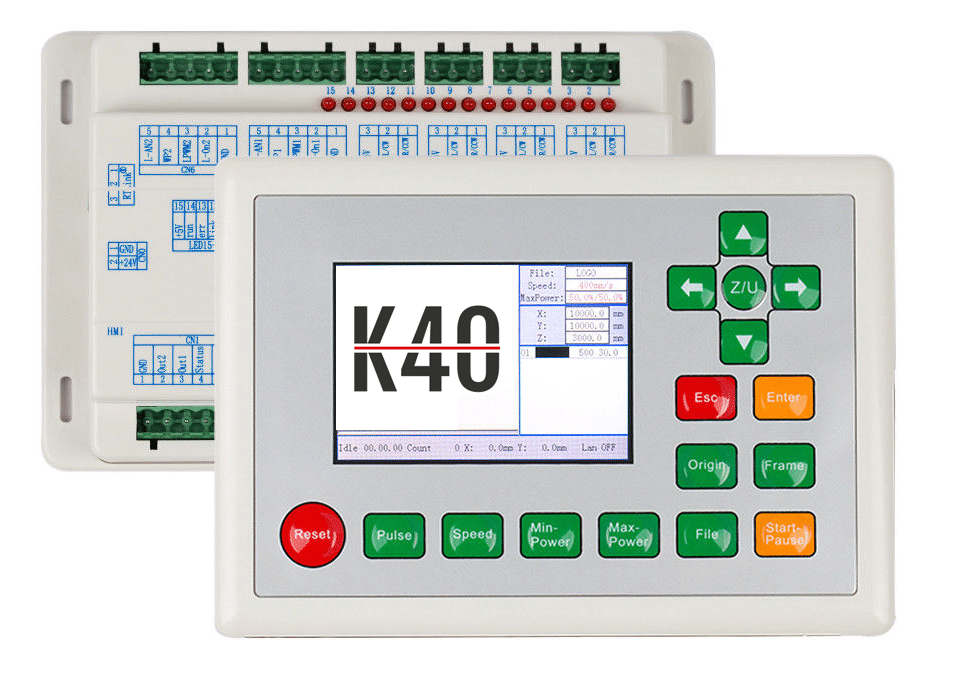

Offline panel sterowania z podglądem postępu pracy

Ploter Laserowy cięcie / grawerowanie PiXO Laser

SILNIKI O WYSOKIEJ PRĘDKOŚCI
Dzięki silnikom krokowym, prędkość grawerowania maszyny do grawerowania laserowego Co2 może osiągnąć 1000 mm/s, a prędkość cięcia może osiągnąć 500 mm/s.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

H-Q PROWADNICA LINIOWA H-Q
Grawerki laserowe CO2 posiadają szynę prowadzącą ze stali nierdzewnej, ruchomą konstrukcję łożyska ślizgowego, mniejszy współczynnik tarcia, większą precyzję, szybszą pracę z silnikami krokowymi.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

SYSTEM AIR ASSIST
Chroni soczewkę przed zanieczyszczeniem dymem, zapewnia najwyższej jakości transmisję promienia lasera, usuwa nadmiar ciepła i zanieczyszczeń oraz zapobiega możliwości poparzenia.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

IMPORTOWANE SOCZEWKI
Ploter Laserowy cięcie /  grawerowanie PiXO Laser co2 wykorzystuje importowane soczewki o wysokiej jakości, które zapewniają bardziej precyzyjne ogniskowanie wiązki, bardziej precyzyjną wiązkę i dłuższą żywotność.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

GŁOWICA LASERA
Głowica laserowa maszyny do cięcia i grawerowania laserowego Co2 o zamkniętym strumieniu chroni soczewkę przed kurzem i utrzymuje ją w wysokiej przezroczystości.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

ZMIENNY START
System V8 ustawia zmienny punkt wyjścia do pracy, umożliwiając pracę w dowolnym miejscu w obszarze roboczym.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

3M - PASY NAPĘDOWE GŁOWICY
Markowy pas napędowy stosowany w grawerce laserowej Co2 gwarantuje dłuższą żywotność. wysokiej jakości taśma ma mniejsze rozciąganie i deformację, dzięki czemu nie ma to wpływu na dokładność działania.





Ploter Laserowy cięcie / grawerowanie PiXO Laser

SYSTEM STEROWANIA RUIDA V8
Ploter Laserowy cięcie / grawerowanie PiXO Laser co2 posiada rozbudowane funkcje obróbki, obsługę wizualną prostą do opanowania, może spełnić prawie wszystkie wymagania klienta w zakresie obróbki.

Ploter Laserowy cięcie / grawerowanie PiXO Laser

LASER TUBE / Lampy LASERA
Ploter Laserowy cięcie /  grawerowanie PiXO Laser CO2 wykorzystuje lampy laserowe znanych marek, takich jak RECI ,WEIJU , EFR zapewnia stabilność źródła światła i żywotność.

Specyfikacja techniczna

Pole robocze

1200 x 400mm

Maksymalny rozmiar obrabianego materiału

1250 x 450mm

Maksymalny rozmiar obrabianego materiału stół przelotowy otwarty

ꝏ x 4mm

Oś Z przelotowa

TAK

Instalacja przez drzwi 80

TAK

Dodatkowe lasery pilotujące

TAK

Możliwości rotacyjne

NIE

System pracy urządzenia

Urządzenie typu Offline, nie wymaga komputera do pracy

Automatyczna oś Z

TAK opuszczanie do ok 10mm

Dostępne soczewki

1,5 cala - 2 cale - 2,5 cala - 3 cale

Panel użytkownika

Klawiatura offline z pełnym sterowaniem mocą prędkością i mocą, operacjami na pliku oraz na osi Z

Kompatybilność z systemami operacyjnymi

Kompatybilny z Windows XP/Vista/7/8/10 32/64 bit

Połączenie z komputerem

USB, WIFI, LAN

Wbudowany komputer

Styl urządzenia

Wolno-stojące na kółkach

Ochrona optyki

Wspomaganie sprężonym powietrzem w standardzie – wraz z kompresorem Air Assist

Moc lasera

150W

Przybliżona masa / wymiary

980 kg / 2650x1050x1855mm

Zasilanie

230V-240V/5A

Podłączenie wyciągu

Wylot o śr. 150 mm 11m3/min . przy ciśnieniu statycznym 1,5 kPa

Informacje o urządzeniu i jego konfiguracji:

Ploter ten jest specjalnie zaprojektowany do cięcia w wysokiej prędkości do 1000 mm/s.

  • Precyzyjne i inteligentne cięcie
  • Dokładność pozycjonowania ±0,5 mm
  • najlepsze w branży
  • Wadliwe produkty są wskazywane.
  • Pozycjonowanie cięcia dla wielu konstrukcji
  • Duży rozmiar roboczy cięcie wielopozycyjne,
  • układ multi-design za jednym razem, oszczędność materiału, oszczędność czasu;
  • Technologia formowania jednorazowego,
  • Redukcja procesu, Oszczędność pracy, dokładniejsze i bardziej wydajne;
  • precyzja cięcia ±0,5 mm.

    Kamera przemysłowa wysokiej rozdzielczości

Lampa lasera o podwyższonej trwałości - Ploter laserowy wyposażony jest w tzw. głowicę lasera typu CO2 RECI, która zapewnia użytkownikowi wysoką stabilność wiązki lasera, dużą trwałości źródła oraz niewygórowane koszty upgrade’u.

Zaawansowany mikroprocesorowy sterownik DSP - Wszystkie plotery laserowe wyposażone są w panel sterowania LCD, dzięki któremu użytkownicy mogą kontrolować pracę wycinarki. Ploter laserowy tnąco grawerujący to urządzenie, z którego pomocą można podnosić i opuszczać stół roboczy, ustawiać ogniskową, przesuwać głowicę laserową, ustawiać punkt początkowy cięcia czy zmieniać prędkości pracy. Poza tym, użytkownicy mogą skorzystać z panelu LCD także, aby podglądać ścieżkę pracy obiektu, czy oszacować czas pracy

Napęd - Plotery Laserowe Pixo laser wyposażone są w silniki krokowe oraz samosmarujące łożyska liniowe ze stali nierdzewnej światowego lidera produkcji prowadnic liniowych AMT Linear. Takie połączenie gwarantuje maksymalną wydajność, jaką jest w stanie osiągnąć cnc laser ploter.

Kompresor – Air Assist – nadmuch na soczewkę, z wydmuchem zanieczyszczeń - Nadmuch na soczewkę zabezpiecza przed powstawaniem płomienia podczas cięcia materiałów łatwopalnych, usuwa zanieczyszczenia podczas grawerowania oraz zabezpiecza przed przedostaniem się ich do głowicy soczewki. Takie rozwiązanie stanowi dodatkowe zabezpieczenie dla optyki, dzięki czemu ploter grawerujący odznacza się lepszą żywotnością.

Optyka - Ploter grawerujący wyposażony jest w uniwersalną soczewkę do grawerowania i cięcia. W standardzie w karetce zainstalowana jest soczewka 2.0″, która sprawia, że ploter laserowy zapewnia grawerowanie czcionki nawet tak małej jak 1mm oraz bezproblemowe cięcie materiału np. akryl - plexi nawet powyżej grubości 20mm. Zwierciadła oraz soczewki, które posiada ploter grawerujący są produkcji USA. Na życzenie możemy dostarczyć soczewki o innych ogniskowych np: 1.5 cala, 2,5 cala, 3 cale, 4 cale.

Turbo – wyciąg spalin - Każdy ploter laserowy wyposażony jest standardowo w turbinę wyciągową spalin wraz z separatorem wyciągu, który zapewnia nam kontrolę nad zadymieniem, regulacja umożliwia wyciąg z góry stołu dla grawerowania lub z dołu do cięcia materiałów.

Mobilny system laserowy - Wszystkie systemy laserowe Pixo Laser, wyposażone są w gumowe kółka wraz z blokadą ustawienia, co czyni je wyjątkowo praktycznymi w użyciu pod względem wymaganej powierzchni do ich użytkowania. Solidna konstrukcja zapewniająca dużą sztywność, wysoką dokładność i precyzję. Takie połączenie powoduje, że nasze plotery są mobilne i otrzymują pozytywne opinie klientów. Otwierane drzwi z przodu i z tyłu lasera umożliwiają przelotowe stosowanie bardzo długich materiałów.

Ustawienia odpowiedniego „focusa” Dzięki elektronicznemu stołowi oraz doświadczeniu konstruktorów ustawienie odpowiedniej odległości między soczewką, a grawerowanym bądź ciętym przedmiotem jest bardzo proste.

Dodatkowy laser pilotujący „Red Dot Pointer” - Lampka pokazuje nam, gdzie w danym momencie laser będzie grawerował lub ciął. Tej funkcji używamy najczęściej wtedy, kiedy chcemy pozycjonować przedmioty o nieregularnych kształtach lub pracach wymagających dużej precyzji. Wraz z funkcją lasera TEST umożliwia nam sprawdzenie zakresu powierzchni grawerowanej, bez rozpoczęcia grawerowania lub cięcia.

Chłodziarka płynu chłodzącego lasera w obiegu zamkniętym.  - Elektroniczna regulacja temperatury, nastawiana elektronicznie, histereza urządzenia wynosi 3 stopnie Celsjusza. Zastosowanie chłodziarki gwarantuje dużą stabilność wiązki laserowej, a co za tym idzie wysoką powtarzalność grawerowania. Urządzenie wymaga 4,5 litra cieczy chłodzącej, której cyrkulacja odbywa się w obiegu zamkniętym.

Komunikacja - System laserowy komunikuje się z komputerem za pomocą szybkiego portu USB, wifi, ethernet. Możemy połączyć się z urządzeniem za pomocą sieci. Dodatkowo transfer plików może odbywać się bezprzewodowo za pomocą pendrive’a. Wbudowany w laserze menedżer plików pozwala na pełne zarządzanie plikami wgranymi do pamięci lasera.

Oprogramowanie - W zestawie dołączono oprogramowanie Ruida V8 w najnowszej wersji, pracujący z windows – w wersjach 32 Bity oraz 64 Bity dla Windows XP, Windows 7,8,10

System oczyszczania spalin BOFA (opcja) - BOFA dostarcza do systemów laserowych filtry o bardzo dużej pojemności z wysokim przepływem powietrza i ciśnienia. Takie połączenie czyni je idealnymi do wszelkiego typu zastosowań, które generują duże ilości cząstek stałych i gazowych związków organicznych. Każdy system korzysta z automatycznego Closed Loop Flow Control. Funkcja ta pozwala użytkownikowi ustawić wymagany przepływ powietrza. Urządzenie będzie następnie utrzymywało przepływ w całym cyklu życia filtrów.

Dołączone akcesoria - Cena obejmuje także: środki do czyszczenia optyki lasera, instrukcję obsługi drukowaną, wideo-instrukcję obsługi, okulary ochronne dla operatora, kabel zasilający, okablowanie USB.
